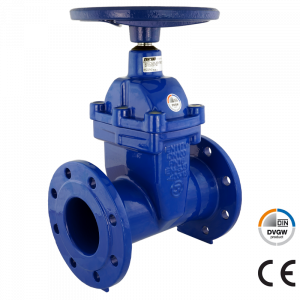

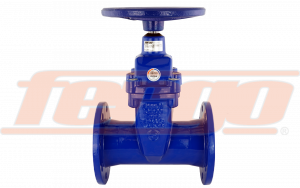

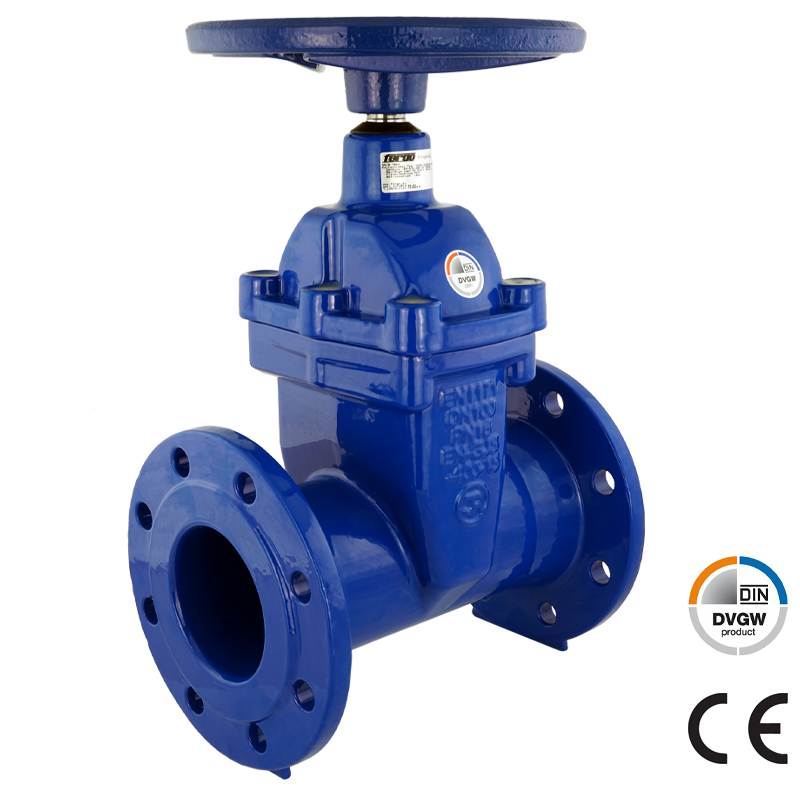

Flansch Absperrschieber VA201 Flansch Keilovalschieber
Keilschieber – Keilflachschieber – Keilovalschieber
Die Absperrschieber VA200 (kurze Baulänge, F4) und VA201 (lange Baulänge, F5) sind für Betriebsdrücke bis PN16 (16 bar) geeignet. Durch die Keilgummierung, wahlweise EPDM oder NBR, sind die Keilschieber absolut dicht und eignen sich hervorragend für den Einsatz im Abwasser- und Biogas-Sektor. Der VA201 mit EPDM-Abdichtung ist DVGW Trinkwasser zertifiziert.
Keilschieber Typ: VA201-D2D2EXF (Art.-Nr.: 201-2001-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 15 (F5)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse A
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Betätigung: freie Welle
Keilschieber Typ: VA201-D2D2EXF (Art.-Nr.: 201-2041-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 15 (F5)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse A
• Keil: EPDM beschichtet
• Betriebstemperatur: max. +70°C
• DVGW-Zulassung
• Betätigung: freie Welle
Keilschieber Typ: VA201-D2D2NXF (Art.-Nr.: 201-2004-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 15 (F5)
• Flanschbohrung nach EN 1092-2, PN16 (ab DN200 PN10)
• Dichtheitsklasse A
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Betätigung: freie Welle
Keilschieber Typ: VA201-D2D2NXF (Art.-Nr.: 201-2044-xx)
• DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Gehäuse: EN-GJS-400-15 (GGG40)
• Keil: EN-GJS-400-15 (GGG40)
• Baulänge nach EN 558-1, Reihe 15 (F5)
• Flanschbohrung nach EN 1092-2, PN16
• Dichtheitsklasse A
• Keil: NBR beschichtet
• Betriebstemperatur: max. +70°C
• Betätigung: freie Welle
Produktbezeichnung
Absperrschieber
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Handrad
Nennweiten
DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
Flanschanschluss
PN10, PN16
Baulänge
DIN EN 558-1 Reihe 15
Gehäusematerial
GGG40, GGG50
Druckstufe
PN16, PN10
Dichtung
NBR, EPDM
Anschluss
Flansche
