Gewindeanschluss KH109

Die Fergo Armaturen GmbH verfügt über eine große Auswahl verschiedenster Kugelhähne. Die Kugelhähne unterscheiden sich hauptsächlich bezüglich der Anschlussform, des Gehäusematerials, der maximalen Druckfreigabe sowie den verfügbaren Zertifikaten (TA Luft, FireSafe, DVGW Gas, DVGW Trinkwasser). Bei den Anschlussformen haben Sie die Wahl zwischen Flansch-Anschluss (DIN EN oder ASME), Muffengewinde (EN ISO oder NPT sowie Innen- und Außengewinde) und Anschweißenden (Socket Weld oder Butt Weld). Verfügbare Gehäusematerialien sind standardmäßig Messing, Stahl und Edelstahl. Sonderwerkstoffe wie zum Beispiel Titan und Duplex sind auf Anfrage auch lieferbar. Kugelhähne mit Top-Flansch (EN ISO 5211) können von uns mit pneumatischen sowie elektrischen Antrieben automatisiert werden. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

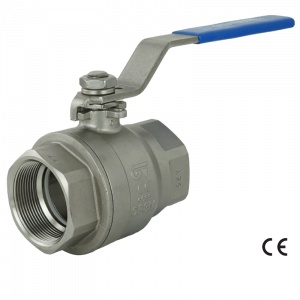

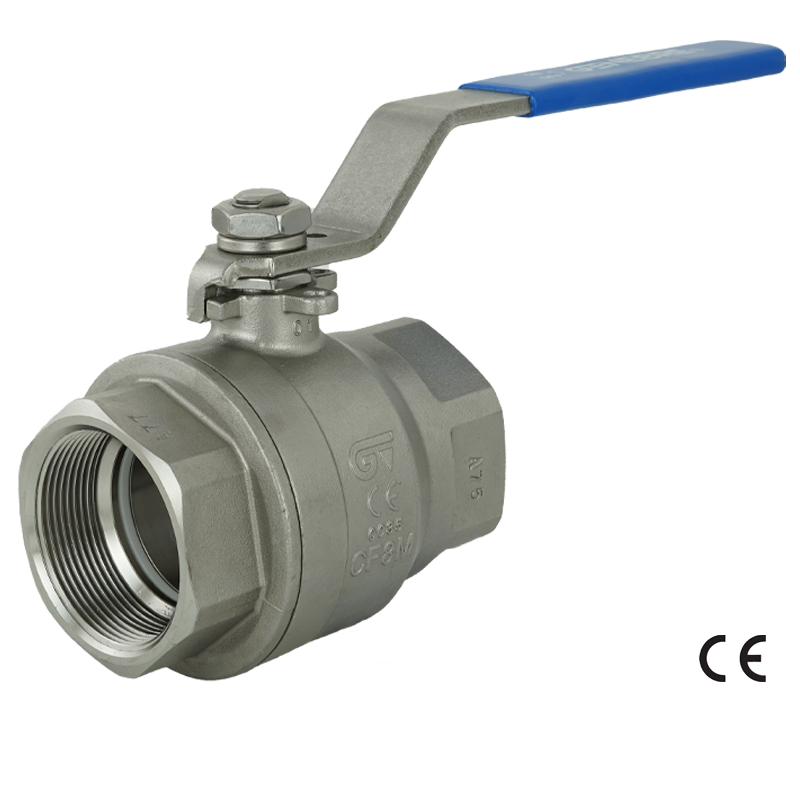

Kugelhahn KH109-SSTHI (Art.-Nr.: 100-1016-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″
• Gewinde nach ISO 7-1 (EN 10226-1), F-F
• Voller Durchgang
• 2-teilig
• Gehäuse: 1.4408 (CF8M)
• Kugel: 1.4408 (CF8M)
• Welle: AISI 316
• Dichtung Kugel: PTFE +15% G.F.
• Temp. (min./max.): -25 °C bis +180 °C
• Max. Betriebsdruck: 63bar
• Betätigung: Handhebel

Kugelhahn KH109-SSTHZ (Art.-Nr.: 100-1056-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″
• Gewinde nach ISO 7-1 (EN 10226-1), M-F
• Voller Durchgang
• 2-teilig
• Gehäuse: 1.4408 (CF8M)
• Kugel: 1.4408 (CF8M)
• Welle: AISI 316
• Dichtung Kugel: PTFE +15% G.F.
• Temp. (min./max.): -25 °C bis +180 °C
• Max. Betriebsdruck: 63bar
• Betätigung: Handhebel

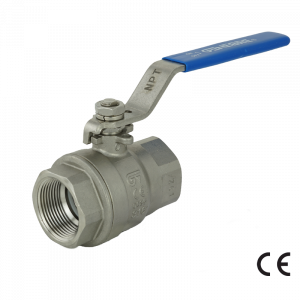

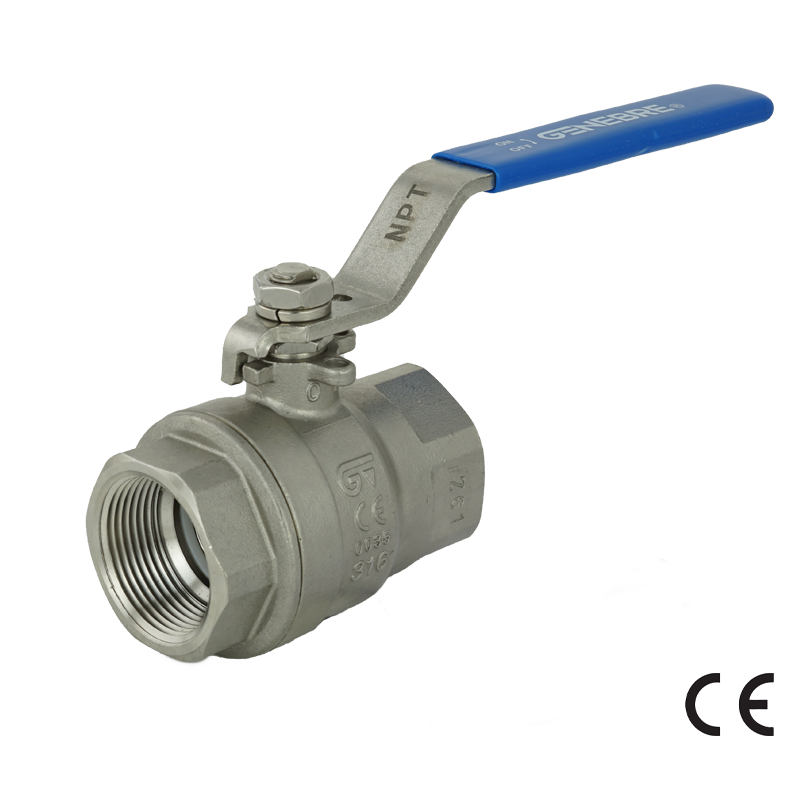

Kugelhahn KH109-SSTHI (Art.-Nr.: 100-1033-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″
• Innengewinde nach ASME B1.20.1 NPT
• Voller Durchgang
• 2-teilig
• Gehäuse: 1.4408 (CF8M)
• Kugel: 1.4408 (CF8M)
• Welle: AISI 316
• Dichtung Kugel: PTFE + 15% G.F.
• Temp. (min./max.): -25°C bis +180°C
• Max. Betriebsdruck: 63bar
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Handhebel

Nennweiten

1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3"

Gehäusematerial

1.4408

Druckstufe

PN63

Kugelmaterial

1.4408

Kugelsitz

PTFE+Glasfaser

Anschluss

IG/IG

Gewinde

DIN 2999, ANSI B2.1 NPT
