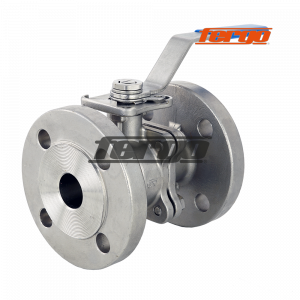

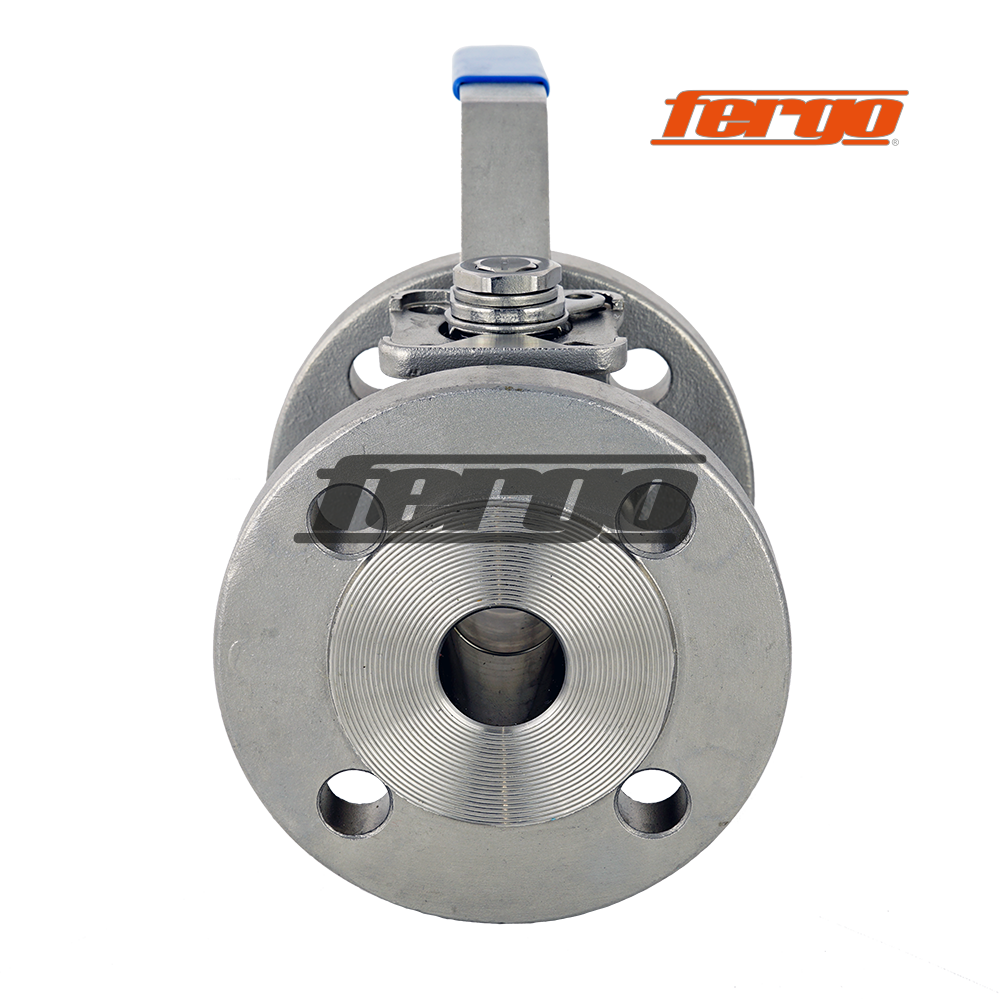

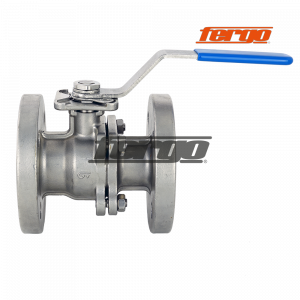

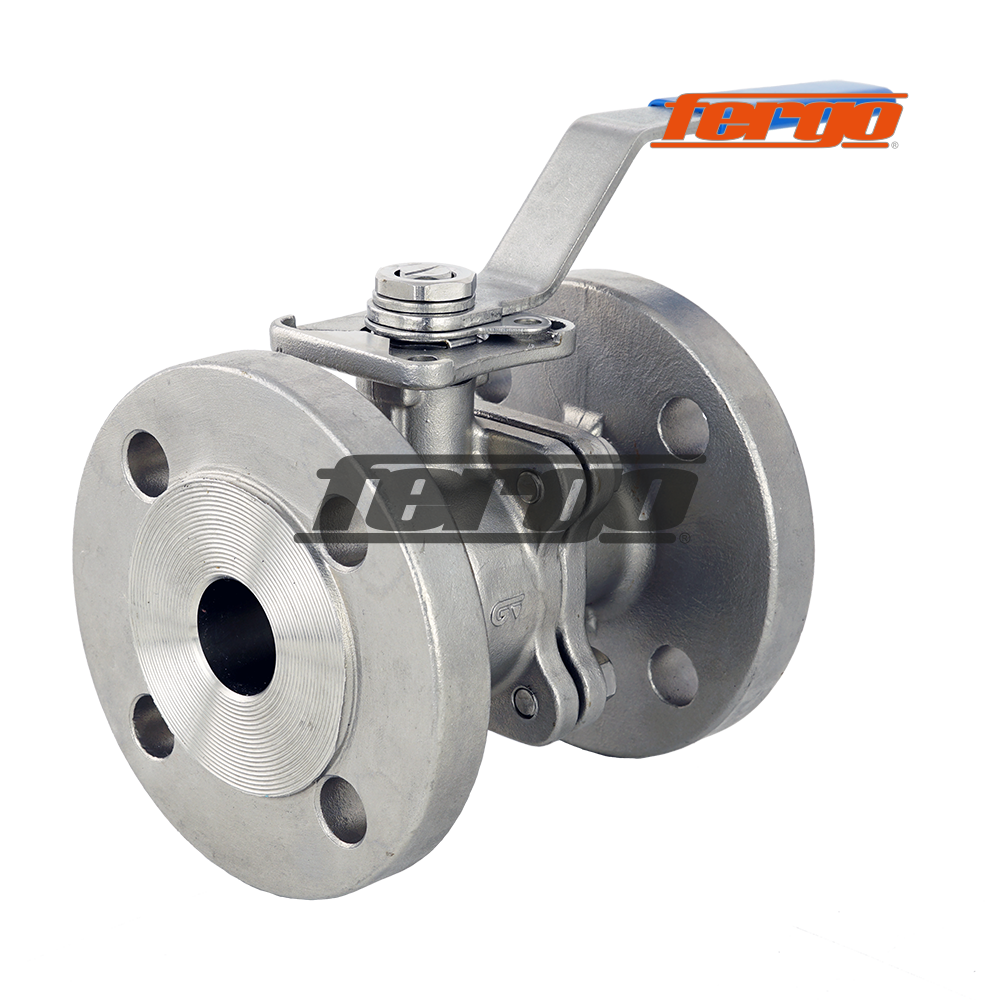

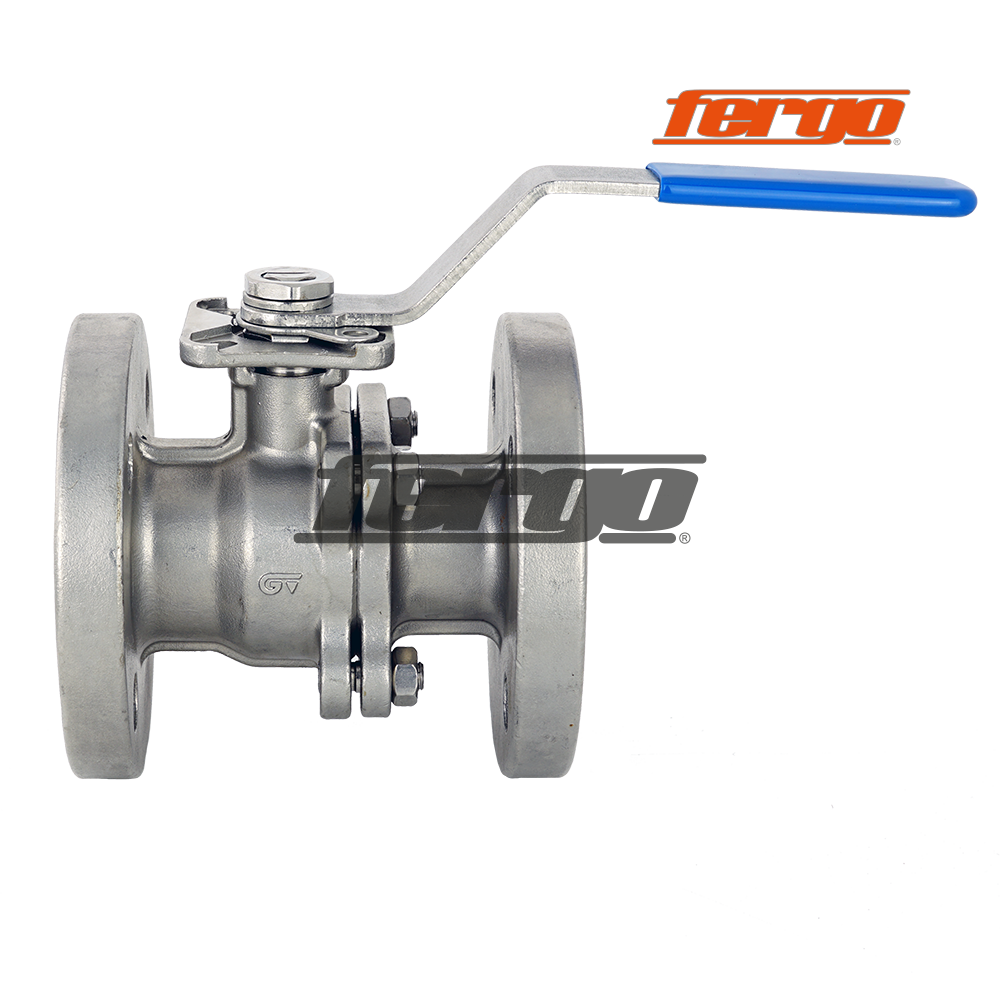

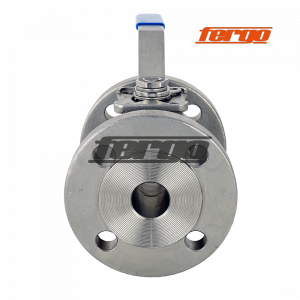

Flanschanschluss KH115

Der KH115 ist ein hochqualitativer Edelstahlkugelhahn mit Flanschanschluss, der sich dank EN ISO 5211-Aufbauflansch kinderleicht automatisieren und in Ihre Anlage einbinden lässt. Der KH115 hat einen Nenndruck von PN40 in den kleinen Nennweiten und eine Freigabe für PN16 bei den Nennweiten ab DN50. Der KH115 kann mit DIN EN-, aber auch mit ASME-Flanschen ausgeliefert werden. Wir können Ihnen auch Sonder-Kugelhähne aus Spezialwerkstoffen für sehr hohe Betriebsdrücke und hohe Temperaturen anbieten. Bitte wenden Sie sich einfach an einen Mitarbeiter aus dem Verkauf, der Sie gern beraten und Ihnen ein entsprechendes Angebot unterbreiten wird. Dies ist für Sie natürlich völlig kostenlos und unverbindlich. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

Kugelhahn KH115-SSTLF (Art.-Nr.: 100-1023-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Baulänge gem. DIN 3202 F4 [EN 558-1, Reihe 14]
• Voller Durchgang
• 2-teilig
• Gehäuse: 1.4408 (CF8M), kugelgestrahlt
• Kugel: 1.4408 (SS316)
• Welle: 1.4408 (SS316)
• Dichtung Kugel: PTFE mit 15% GF
• Temp. (min./max.): -30°C bis +180°C
• Direkter Antriebsaufbau nach ISO 5211
• Betätigung: Handhebel

Kugelhahn KH115-SSTLF (Art.-Nr.: 100-1024-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Flanschanschluss nach ANSI Class 150 ASME B16.5
• Baulänge gemäß ASME B16.10
• Voller Durchgang
• 2-teilig
• Gehäuse: 1.4408 (CF8M), kugelgestrahlt
• Kugel: 1.4408 (SS316)
• Welle: 1.4408 (SS316)
• Dichtung Kugel: PTFE mit 15% GF
• Temp. (min./max.): -30°C bis +180°C
• Direkter Antriebsaufbau nach ISO 5211
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200

Flanschanschluss

PN10, PN16, PN40

Baulänge

DIN 3202 F4, DIN 3202 F5

Gehäusematerial

1.4408

Druckstufe

PN40, PN16

Kugelmaterial

1.4408

Kugelsitz

PTFE+Glasfaser

Anschluss

Flansche
