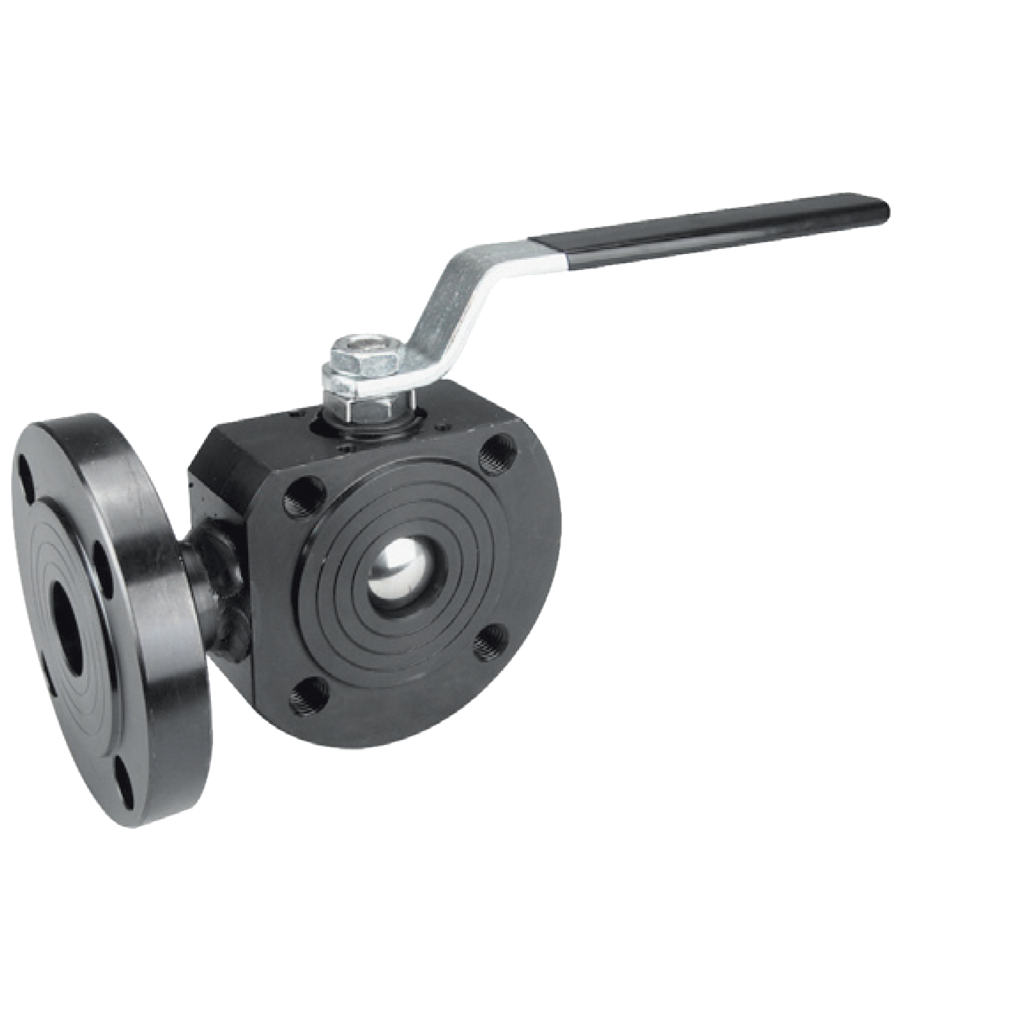

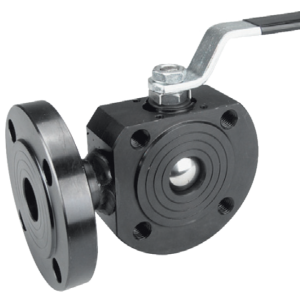

Flanschanschluss KL105/KT105

Die Fergo Armaturen GmbH verfügt über eine große Auswahl unterschiedlicher Kugelhähne. Die Kugelhähne unterscheiden sich hauptsächlich bezüglich der Anschlussform, des Gehäusematerials, der maximalen Druckfreigabe sowie den verfügbaren Zertifikaten (TA Luft, FireSafe, DVGW Gas, DVGW Trinkwasser). Bei den Anschlussformen haben Sie die Wahl zwischen Flansch-Anschluss (DIN EN oder ASME), Muffengewinde (DIN EN oder NPT sowie Innen- und Außengewinde) und Anschweißenden (Socket Weld oder Butt Weld). Verfügbare Gehäusematerialen sind standardmäßig Messing, Stahl und Edelstahl. Sonderwerkstoffe wie zum Beispiel Titan und Duplex sind auf Anfrage auch lieferbar. Kugelhähne mit Aufbau-Flansch (EN ISO 5211) können von uns mit pneumatischen sowie elektrischen Antrieben automatisiert werden. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

Kugelhahn KL105-SSTHF (Art.-Nr.: 101-1005-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: 3-Wege Kompaktkugelhahn
• L-Bohrung
• Reduzierter Durchgang
• Gehäuse: AISI 316L
• Kugel: AISI 316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KT105-SSTHF (Art.-Nr.: 102-1005-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: 3-Wege Kompaktkugelhahn
• T-Bohrung
• Reduzierter Durchgang
• Gehäuse: AISI 316L
• Kugel: AISI 316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KL105-CSTHF (Art.-Nr.: 101-1004-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: 3-Wege Kompaktkugelhahn
• L-Bohrung
• Reduzierter Durchgang
• Gehäuse: ASTM A105
• Kugel: AISI 316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180° C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Kugelhahn KT105-CSTHF (Art.-Nr.: 102-1004-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Bauform: 3-Wege Kompaktkugelhahn
• T-Bohrung
• Reduzierter Durchgang
• Gehäuse: ASTM A105
• Kugel: AISI 316
• Dichtung Kugel: PTFE
• Temp. (min./max.): -20°C bis +180°C
• Montageflansch nach DIN ISO 5211
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Handhebel

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Flanschanschluss

PN16, PN40

Gehäusematerial

1.4401, ASTM A105

Druckstufe

PN40, PN16

Kugelsitz

PTFE

Anschluss

Flansche
