PFA Ausgekleidete Armaturen T4E2
Die Kükenhähne aus der Baureihe FLOWSERVE DURCO T4E sind mit modernster Technologie konstruiert und entwickelt worden und eignen sich daher hervorragend für den Einsatz in der verarbeitenden chemischen Industrie. Die Kükenhähne sind erhältlich in den ASME Klassen 150 und 300 sowie auch in der DIN EN Klasse PN16 und ausgelegt für eine Höchsttemperatur von 204°C. Die Kükenhähne DURCO T4E von FLOWSERVE bieten eine maximale Korrosionsfestigkeit und die Eliminierung von Produktkontamination mit angemessenem Kostenaufwand. Die PFA-Gehäuseauskleidung ist mittels maschinell eingearbeiteter und gegossener T-Nuten fest im Gehäuse verankert und gewährleistet eine starke Haftung über den gesamten Anwendungsbereich. Daher sind die Kükenhähne der Baureihe T4E gut geeignet für extreme Betriebs- und Vakuum-Bedingungen. Eine große Dichtfläche garantiert eine blasendichte Abdichtung. Eine sekundäre statisch-dynamische Dichtmembran verhindert Undichtigkeit am Schaft vom Kükenhahn. Ventilsitze werden hier niemals ausgetauscht, mittels einer schnellen und leichten Justierung im Rohrleitungssystem wird die Armatur neu nachgestellt.

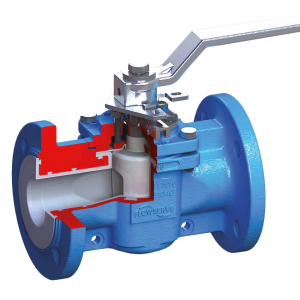

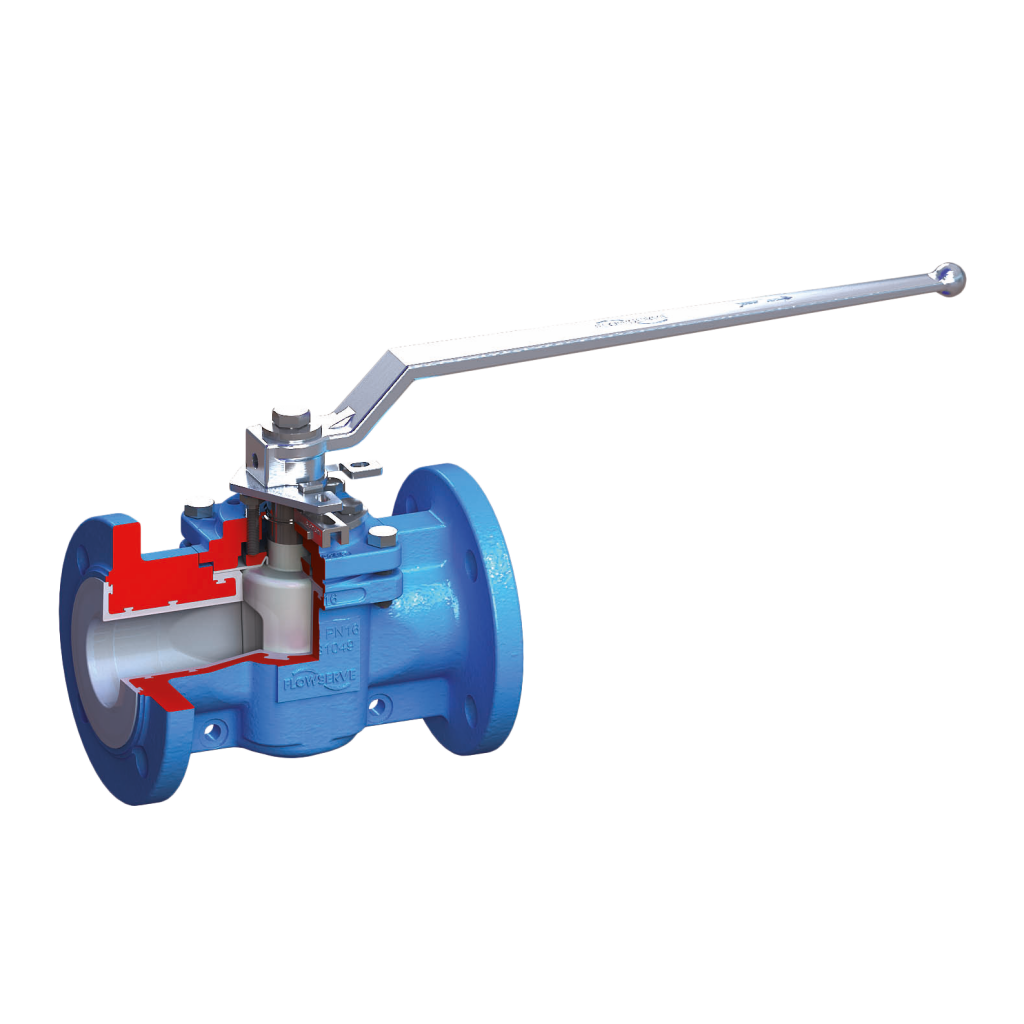

PFA ausgekleideter Kükenhahn T4E2, PN16 (Art.-Nr.: 120-1200-xx)
• DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN125, DN150
• Reduzierter Durchgang
• Flanschanschluss nach DIN EN 1092-2, PN16
• Baulänge: EN 558-1, Reihe 1
• Gehäuse: Sphäroguss EN-JS1049 / A395 Gr. 60-40-18
• Küken: Sphäroguss EN-JS1049 / A395 Gr. 60-40-18
• Deckel: Sphäroguss EN-JS1049 / A395 Gr. 60-40-18
• Auskleidung: PFA
• Verschraubung: A2-70 – ISO3506 Gr. A2 Cl.70
• Betätigung: Hand
Produktbezeichnung
Kükenhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN150
Flanschanschluss
PN10, PN16
Baulänge
DIN EN 558 Reihe 1
Gehäusematerial
GGG40+PFA
Druckstufe
PN16
Membran
PFA
Auskleidung
PFA
Anschluss
Flansche
