Flanschanschluss VA210

Wir verfügen über ein breites Spektrum an Absperrschiebern für viele unterschiedliche Anwendungen. Egal, ob Sie Keilflachschieber oder Keilrundschieber in den Werkstoffen GG25, GGG40 oder Edelstahl benötigen, bis DN300 haben wir diese vorrätig auf Lager. Unsere Keilschieber sind mit metallischer Dichtung sowie mit gummiertem Keil, wahlweise NBR oder EPDM, versehen. Standardmäßig sind unsere Keilschieber mit einem Handrad ausgerüstet. Es ist jedoch auch möglich einzelne Serien mit pneumatischen oder elektrischen Antrieben sowie Schnellschlusshebel auszustatten.

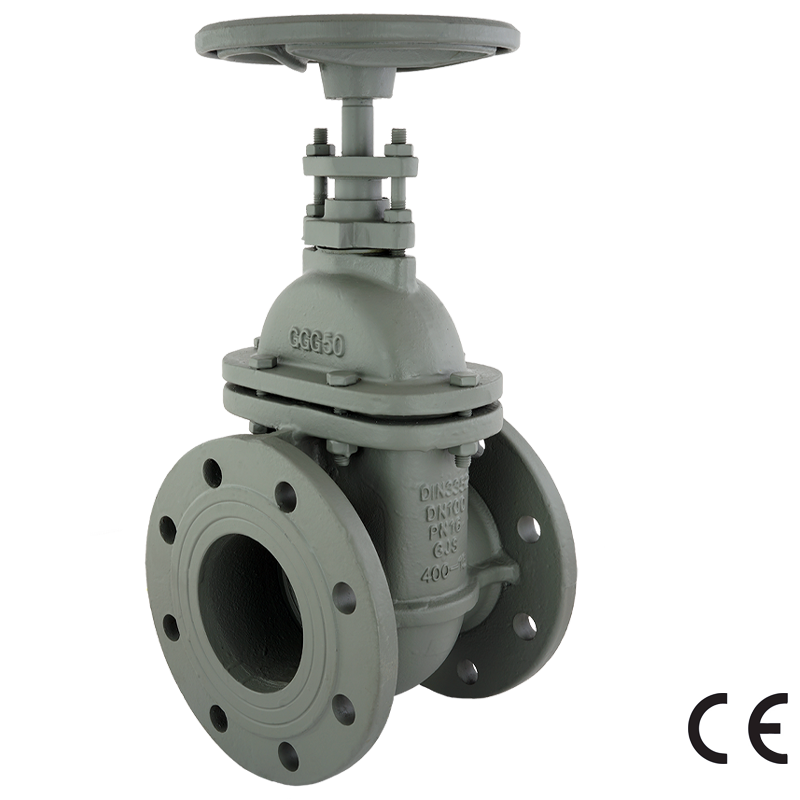

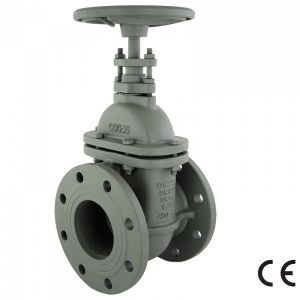

Keilschieber Typ: VA210-D2D2SNF (Art.Nr.: 201-2014-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Nenndruck: PN10/16
• Gehäuse/Keil: EN-GJS-400-15 (GGG40)
• Abdichtung: Edelstahl 1.4021
• Stopfbuchspackung: Grafit
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN10/16
• Betriebsdruck: 16 bar
• Betätigung: Handrad, nichtsteigende Spindel

Keilschieber Typ: VA210-D2D2BNF (Art.-Nr.: 201-2015-xx)
• DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Nenndruck: PN10/16
• Gehäuse/Keil: EN-GJS-400-15 (GGG40)
• Abdichtung: Bronze
• Stopfbuchspackung: Grafit
• Baulänge nach EN 558-1, Reihe 14 (F4)
• Flanschbohrung nach EN 1092-2, PN10/16
• Betriebsdruck: 16 bar
• Betätigung: Handrad, nichtsteigende Spindel

Produktbezeichnung

Absperrschieber

Betätigungen

Elektromotor, Handrad

Nennweiten

DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600

Baulänge

DIN EN 558-1 Reihe 14

Gehäusematerial

GGG40, GGG50

Stopfbuchspackung

Grafit, PTFE+Grafit

Druckstufe

PN16, PN10

Anschluss

Flansche
