Flanschanschluss VA441

Wir verfügen über ein breites Spektrum an Absperrschiebern für viele unterschiedliche Anwendungen. Egal, ob Sie Keilflachschieber oder Keilrundschieber in den Werkstoffen GG25, GGG40 oder Edelstahl benötigen, bis DN300 haben wir diese vorrätig auf Lager. Unsere Keilschieber sind mit metallischer Dichtung sowie mit gummiertem Keil, wahlweise NBR oder EPDM, versehen. Standardmäßig sind unsere Keilschieber mit einem Handrad ausgerüstet. Es ist jedoch auch möglich einzelne Serien mit pneumatischen oder elektrischen Antrieben sowie Schnellschlusshebel auszustatten.

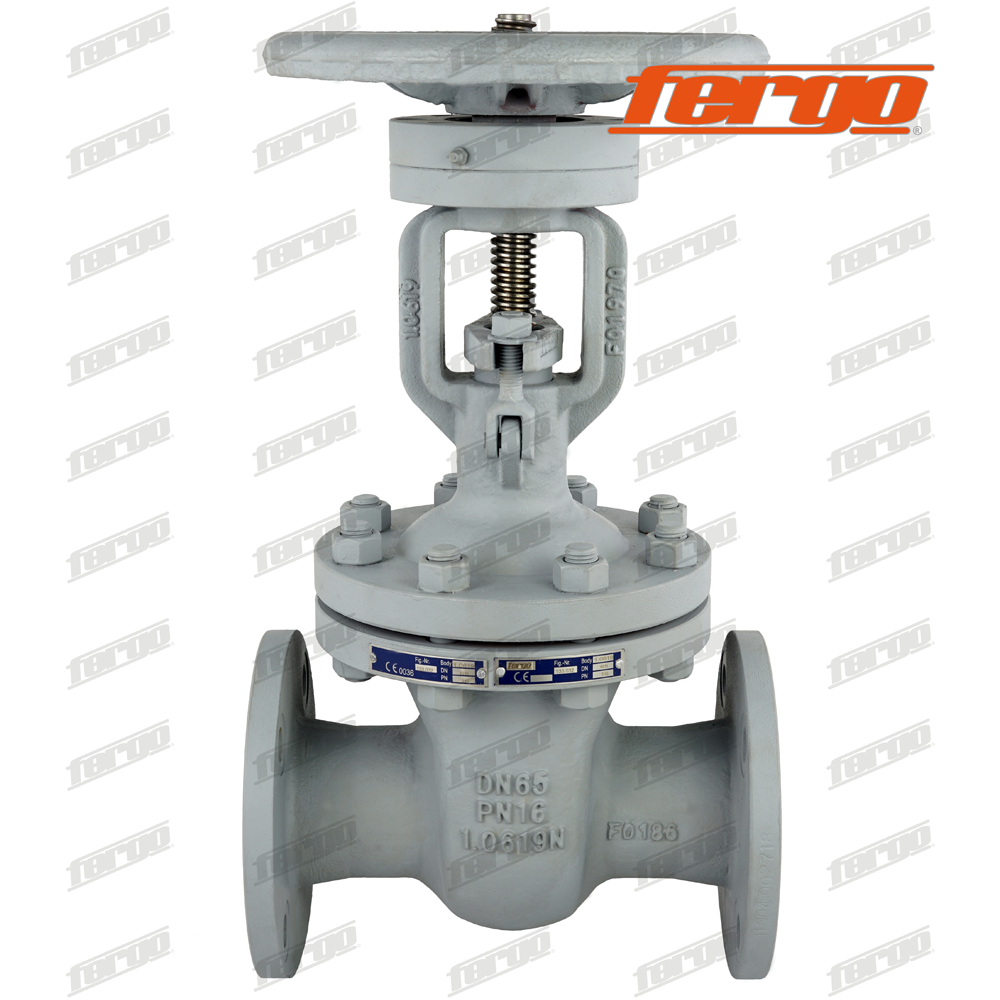

FERGO Keilrundschieber VA441 PN16 (Art.-Nr.: 201-4010-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Mit ISO-Flansch (ISO F10)
• Mit verschraubtem Deckel und außenliegendem Spindelgewinde
• Voller Durchgang
• Design nach EN 1984
• Flanschanschluss nach EN 1092-1, Form B1
• Baulänge nach EN 558-1, Reihe 15
• Gehäuse & Deckel: 1.0619N
• Keil: 1.4006
• Spindel: 1.4021
• Sitz: 1.0619N + 13%Cr
• Stopfbuchspackung: Grafit (TA Luft)
• Gehäusedichtung: 1.4301 + Grafit (TA Luft)
• Verschraubung nach AD2000-W7 (GC&YK)
• Max. Betriebstemperatur: 400°C

FERGO Keilrundschieber VA441 PN25 (Art.-Nr.: 201-4012-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
• Mit ISO-Flansch (ISO F10)
• Mit verschraubtem Deckel und außenliegendem Spindelgewinde
• Voller Durchgang
• Design nach EN 1984
• Flanschanschluss nach EN 1092-1, Form B1
• Baulänge nach EN 558-1, Reihe 15
• Gehäuse & Deckel: 1.0619N
• Keil: 1.4006
• Spindel: 1.4021
• Sitz: 1.0619N + 13%Cr
• Stopfbuchspackung: Grafit (TA Luft)
• Gehäusedichtung: 1.4301 + Grafit (TA Luft)
• Verschraubung nach AD2000-W7 (GC&YK)
• Max. Betriebstemperatur: 400°C
• Betätigung: Handrad
• AD2000-A4, PED2014/68/EU, TA Luft 2002/VDI2440
• Betätigung: Handrad
• AD2000-A4, PED2014/68/EU, TA Luft 2002/VDI2440

Produktbezeichnung

Absperrschieber

Betätigungen

Handrad, ISO-Aufnahme für Antriebe

Nennweiten

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600

Baulänge

EN 558-1, Reihe 15

Gehäusematerial

1.0619N

Druckstufe

PN16, PN25

Anschluss

Flansche
