Plattenschieber - Stoffschieber FM200 Plattenschieber Stoffschieber

Stoffschieber – Plattenschieber

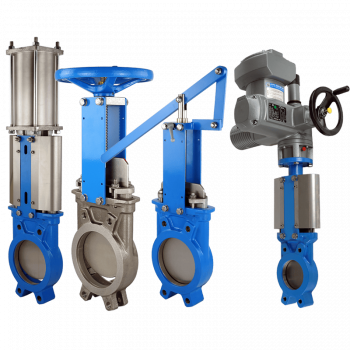

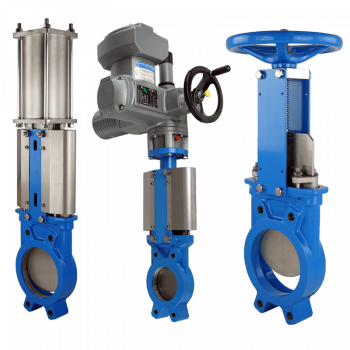

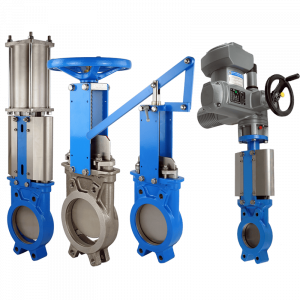

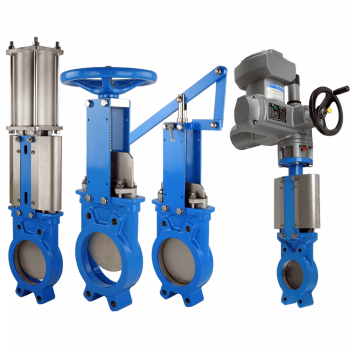

Handrad, pneumatisch & elektrisch

Der FM200 ist der mit Abstand am häufigsten eingesetzte Stoffschieber der FERGO Armaturen GmbH. Durch seinen günstigen Preis und seine vielfältigen optionalen Ausbaustufen erweist sich der FM200 als echter Allrounder für viele verschiedene Einsatzgebiete. Als einseitig dichtender Plattenschieber ist er ideal für den Umgang mit feststoffbeladenen Flüssigkeiten, so beispielsweise im Abwasserbereich oder auch in der Biogas-Anwendung. Optional kann die Armatur mit einer Haube versehen werden. Die Haube verhindert einen Austritt des Mediums in die Umwelt und ermöglicht eine problemlose Verbauung des Stoffschiebers unter Wasser oder im Erdreich. Empfehlenswert ist die Haube auch bei hohen Druckstufen, aggressiven Flüssigkeiten sowie schädlichen Gasen.

Die genauso geniale wie einfache Konstruktion des Gehäuses sowie Sitzes garantieren einen langen, störungsfreien Betrieb bei minimalem Wartungsaufwand. Die Einsatzgebiete des FM200 Stoffschiebers finden sich beispielsweise in der Papier- und Zellstoffindustrie, Kraftwerkstechnik, Wasser- und Abwassertechnik, Chemieindustrie, Lebensmittelindustrie, Schüttgutindustrie sowie in weiteren Industriezweigen. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

Jetzt Kaufen – Zum Online Fergo eShop – Große Auswahl

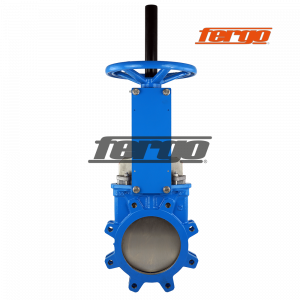

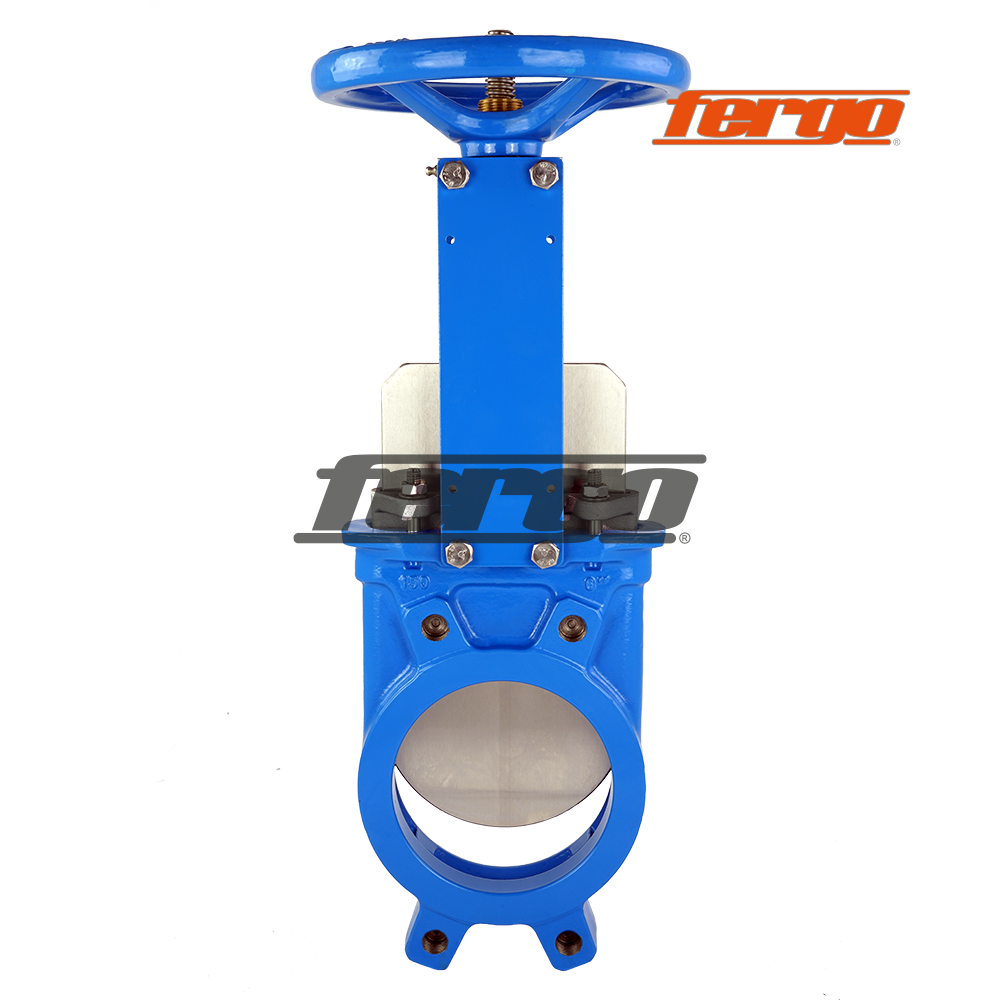

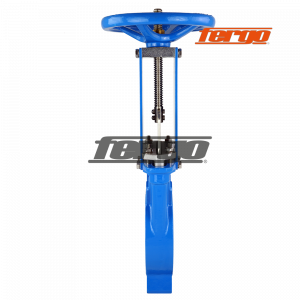

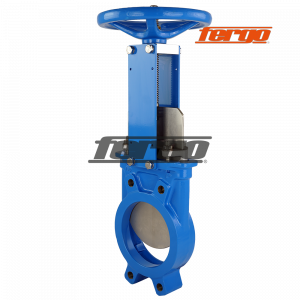

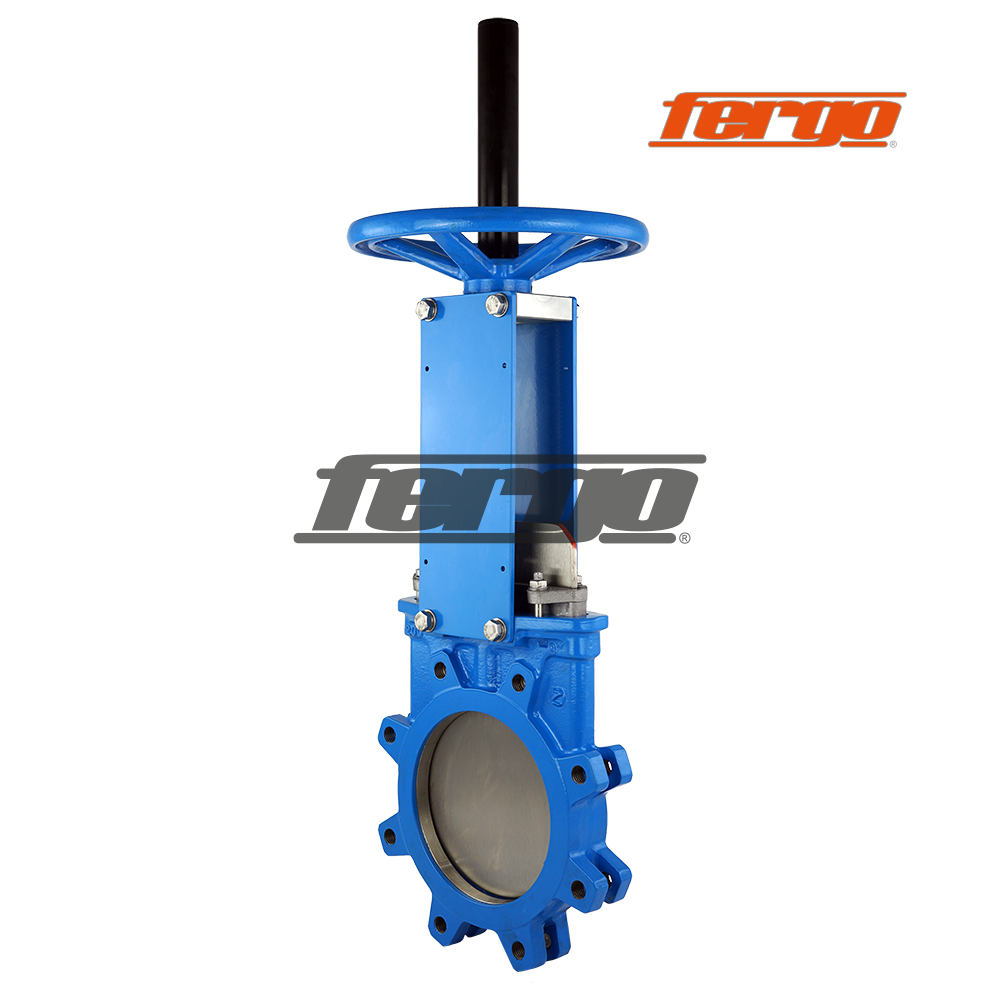

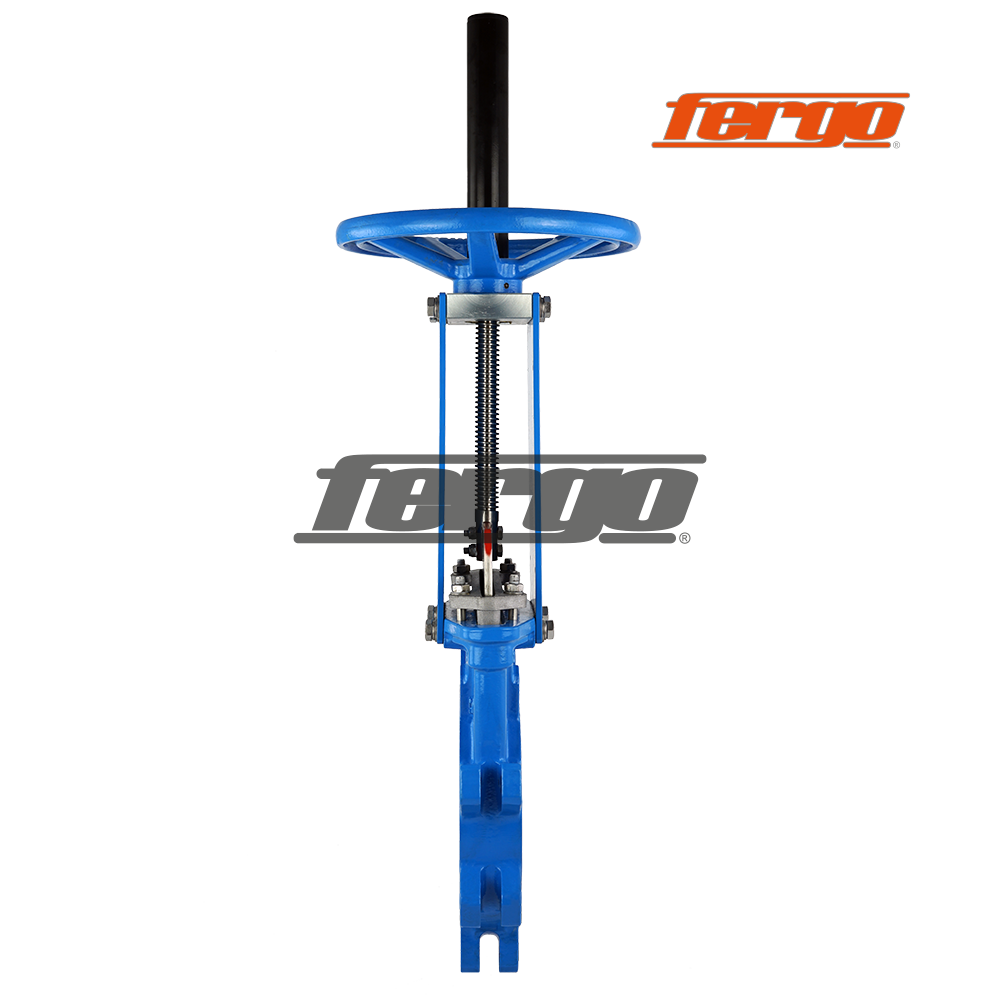

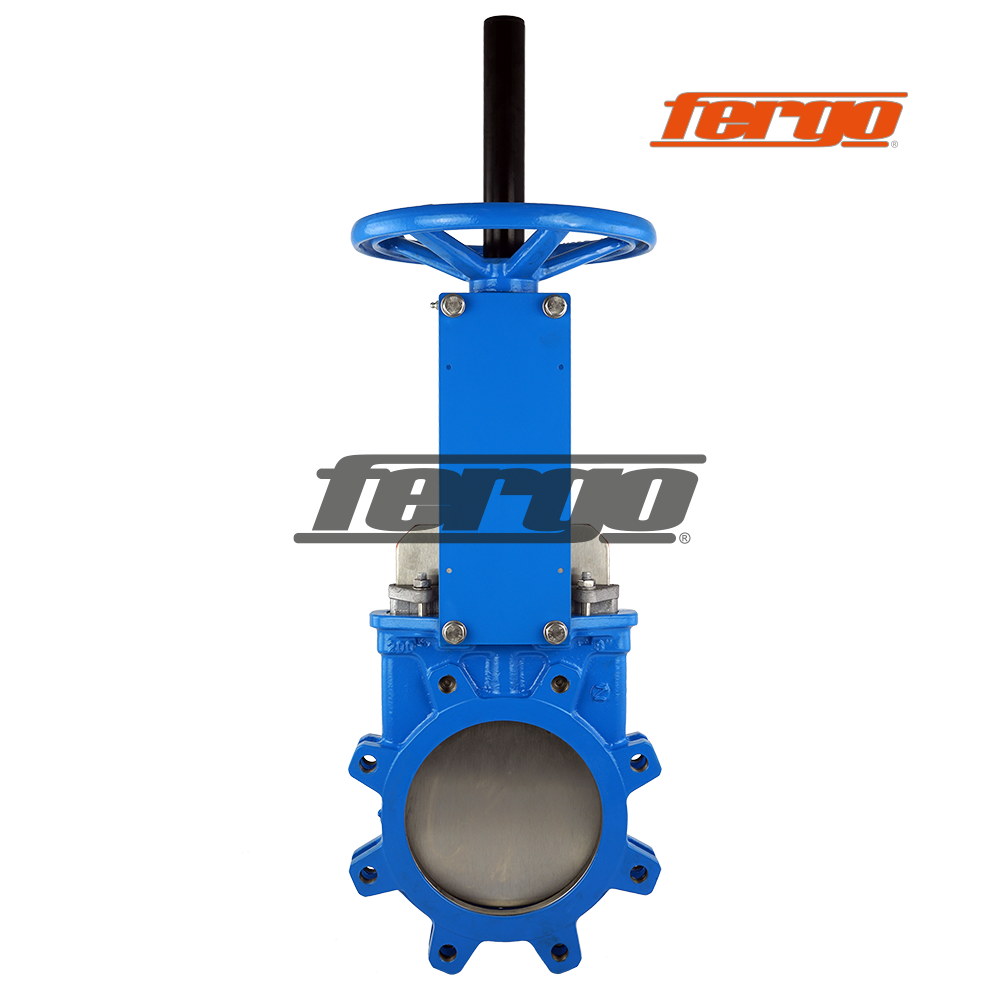

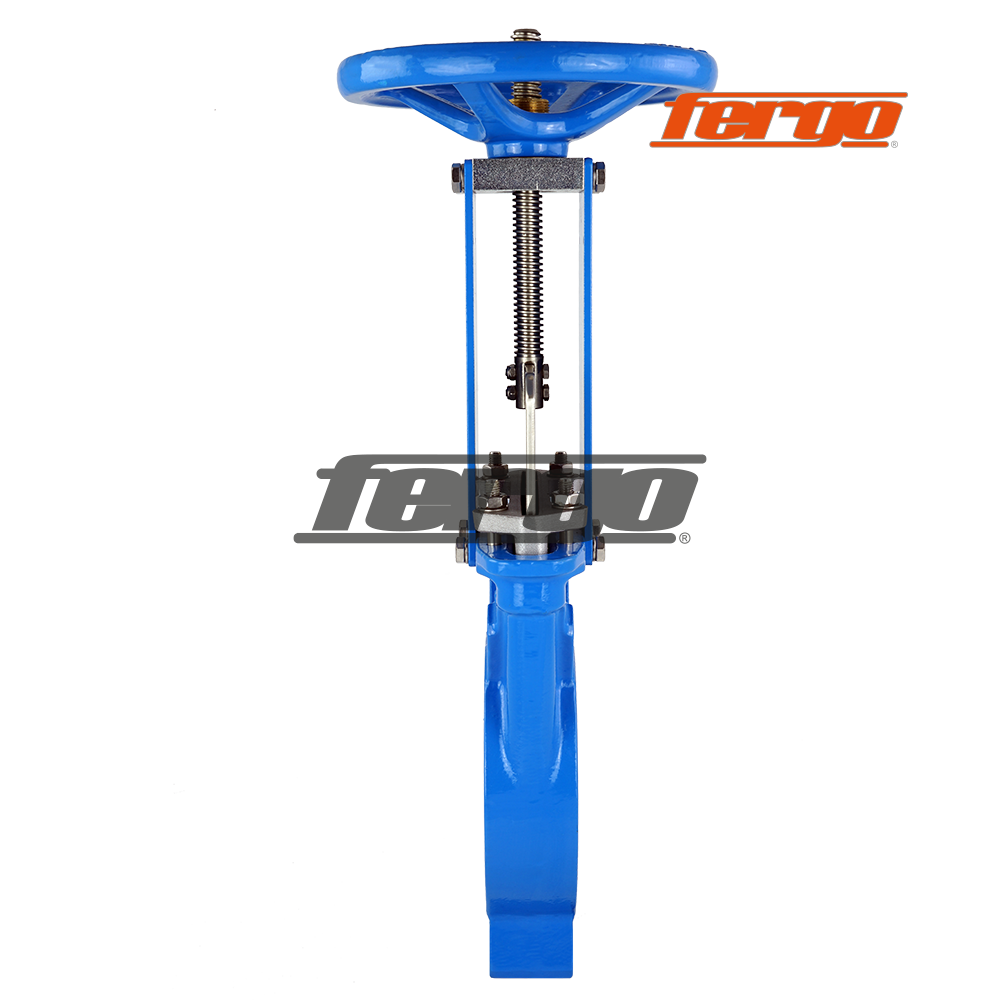

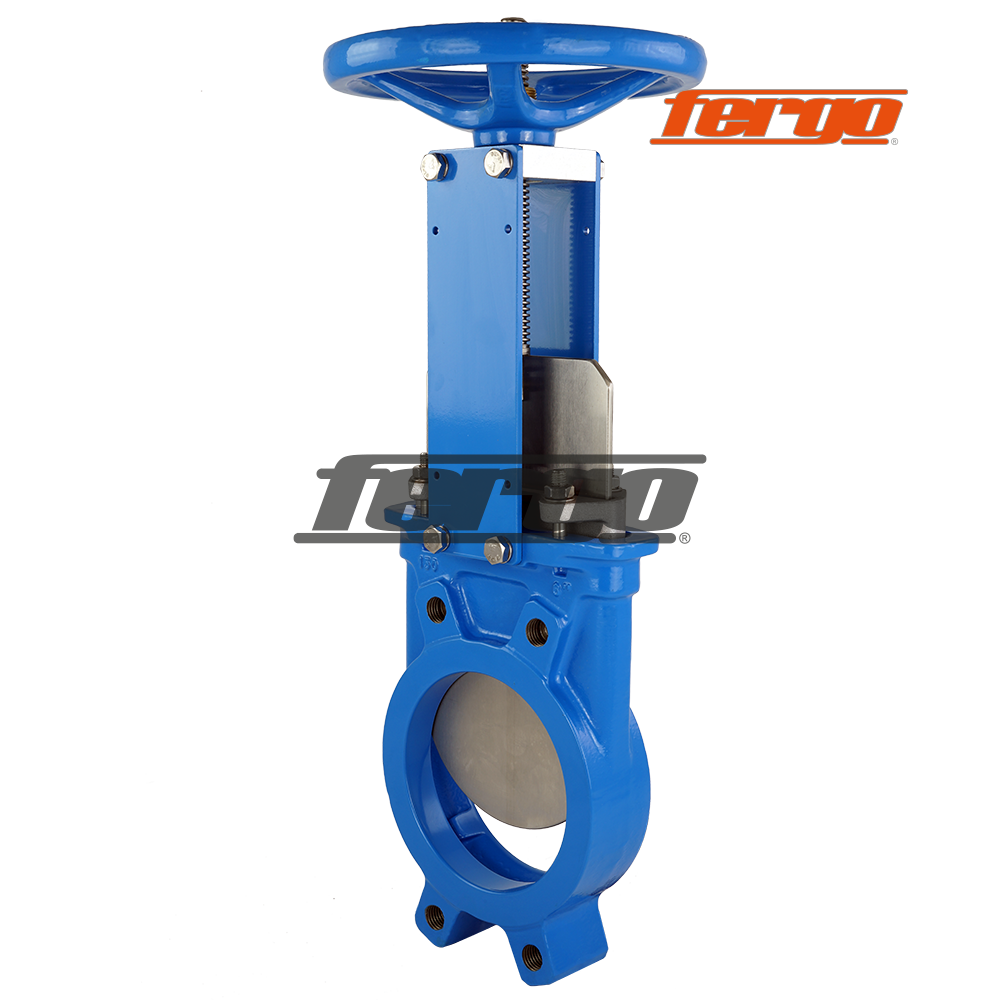

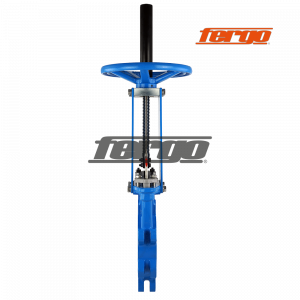

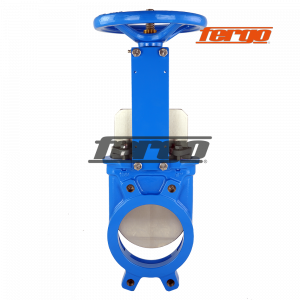

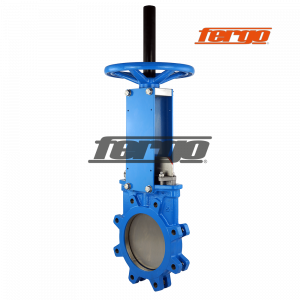

Plattenschieber FM200 mit GG25-Gehäuse und Handrad

Stoffschieber Typ: FM200-CS1ERW (Art.-Nr.: 270-1000-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen / an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: EPDM
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FM200-CS1NRW (Art.-Nr.: 270-1001-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: PTFE-Synt./NBR/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FM200-CS1MRW (Art.-Nr.: 270-1002-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: Metallisch
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

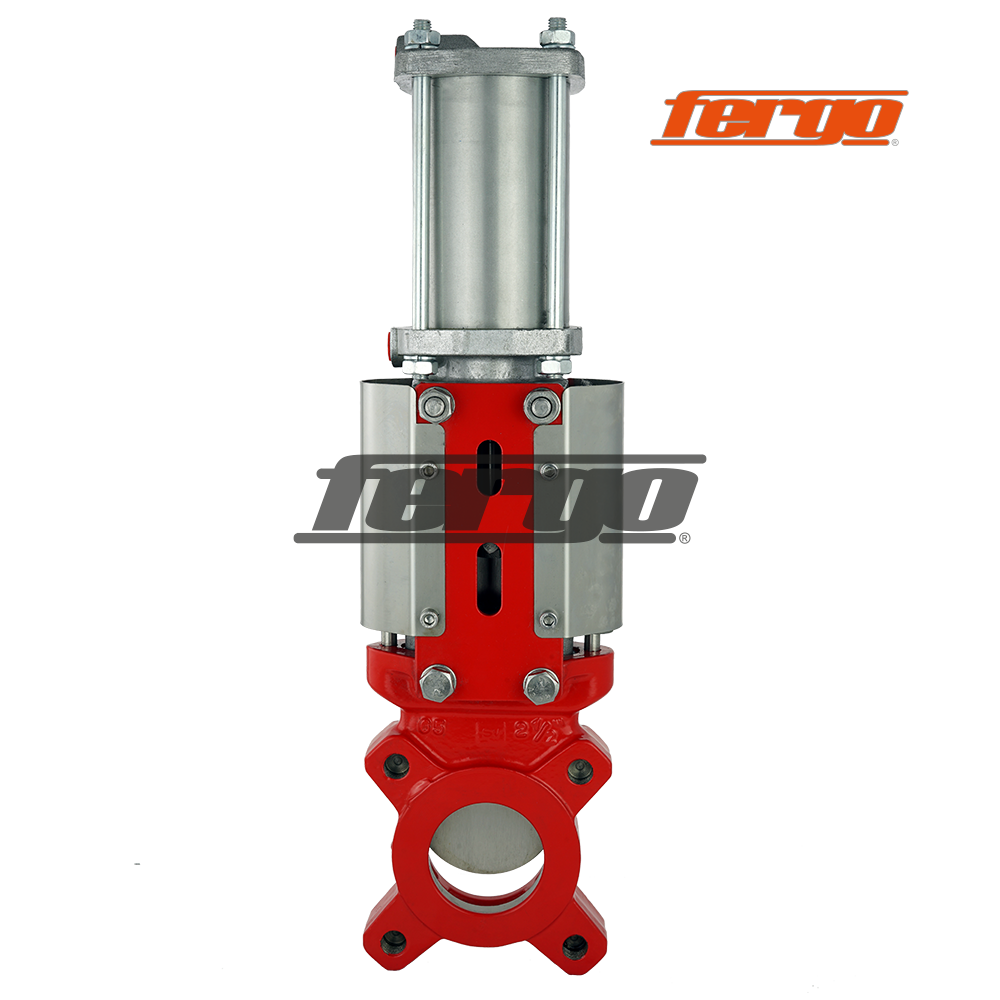

Plattenschieber FM200 mit GG25-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FM200-CS1EDW (Art.-Nr.: 270-1008-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: EPDM
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FM200-CS1NDW (Art.-Nr.: 270-1011-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: PTFE-Synt./NBR/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FM200-CS1MDW (Art.-Nr.: 270-1003-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304L (1.4306)
• Spindel: SS303 (1.4305)
• Sitzring: metallisch
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

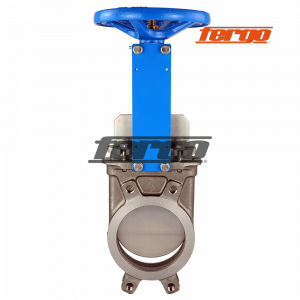

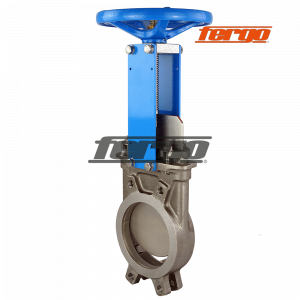

Plattenschieber FM200 mit Edelstahl-Gehäuse und Handrad

Stoffschieber Typ: FM200-SSERW (Art.-Nr.: 270-1005-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: EPDM
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FM200-SSNRW (Art.-Nr.: 270-1015-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: PTFE-Synt./NBR/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FM200-SSMRW (Art.-Nr.: 270-1009-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: Metallisch
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: Handrad mit steigender Spindel

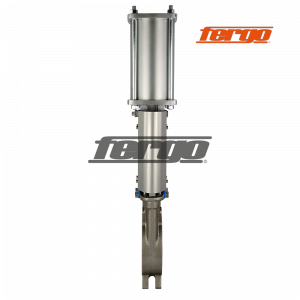

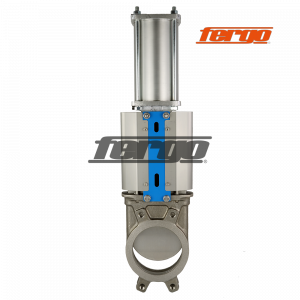

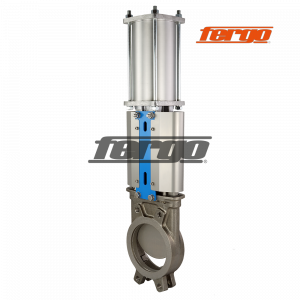

Plattenschieber FM200 mit Edelstahl-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FM200-SSEDW (Art.-Nr.: 270-1006-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: EPDM
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FM200-SSNDW (Art.-Nr.: 270-1017-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: PTFE-Synt./NBR/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FM200-SSMDW (Art.-Nr.: 270-1007-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200
• Zwischenflanschgehäuse (1-teilig)
• Einseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: Metallisch
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend

Produktbezeichnung

Stoffschieber

Betätigungen

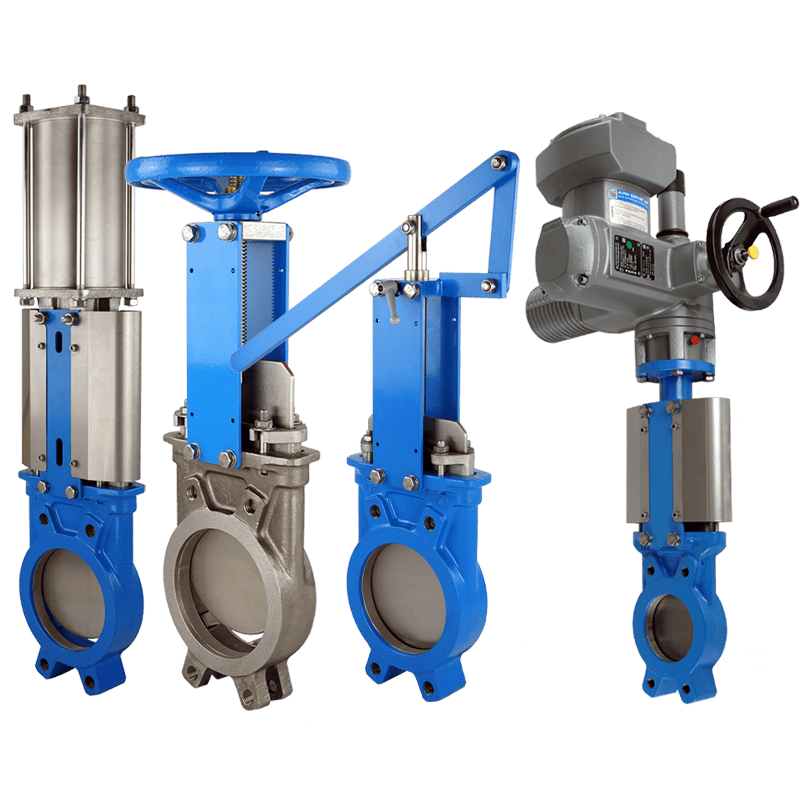

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad

Nennweiten

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200

Flanschanschluss

PN10, ANSI 150, PN16

Gehäusematerial

GG25, GGG40, 1.4408, 1.4571

Schieberplatte

1.4301, 1.4408, 1.4571, Hardox

Stopfbuchspackung

PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Dichtring

NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP, Metallisch

Druckstufe

PN10

Download „Stoffschieber FM200 Gesamtübersicht“ deutsch

Download „Stoffschieber FM200 Gesamtübersicht“ englisch

Download „Stoffschieber FM200 Handrad steigende Spindel“ deutsch

Download „Stoffschieber FM200 Handrad steigende Spindel“ englisch

Download „Stoffschieber FM200 Handrad steigende Spindel mit Haube“ deutsch

Download „Stoffschieber FM200 Handrad steigende Spindel mit Haube“ englisch

Download „Stoffschieber FM200 Handrad nicht-steigende Spindel“ deutsch

Download „Stoffschieber FM200 Handrad nicht-steigende Spindel“ englisch

Download „Stoffschieber FM200 pneumatisch doppeltwirkend“ deutsch

Download „Stoffschieber FM200 pneumatisch doppeltwirkend“ englisch

Download „Stoffschieber FM200 pneumatisch doppeltwirkend mit Haube“ deutsch

Download „Stoffschieber FM200 pneumatisch doppeltwirkend mit Haube“ englisch

Download „Stoffschieber FM200 pneumatisch einfachwirkend“ deutsch

Download „Stoffschieber FM200 pneumatisch einfachwirkend“ englisch

Download „Stoffschieber FM200 Elektroantrieb“ deutsch

Download „Stoffschieber FM200 Elektroantrieb“ englisch

Download „Stoffschieber FM200 Getriebe mit Handrad“ deutsch

Download „Stoffschieber FM200 Getriebe mit Handrad“ englisch

Download „Stoffschieber FM200 Kettenrad“ deutsch

Download „Stoffschieber FM200 Kettenrad“ englisch

Download „Stoffschieber FM200 Schnellschlusshebel“ deutsch

Download „Stoffschieber FM200 Schnellschlusshebel“ englisch

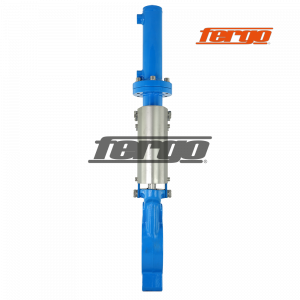

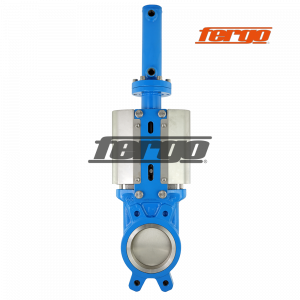

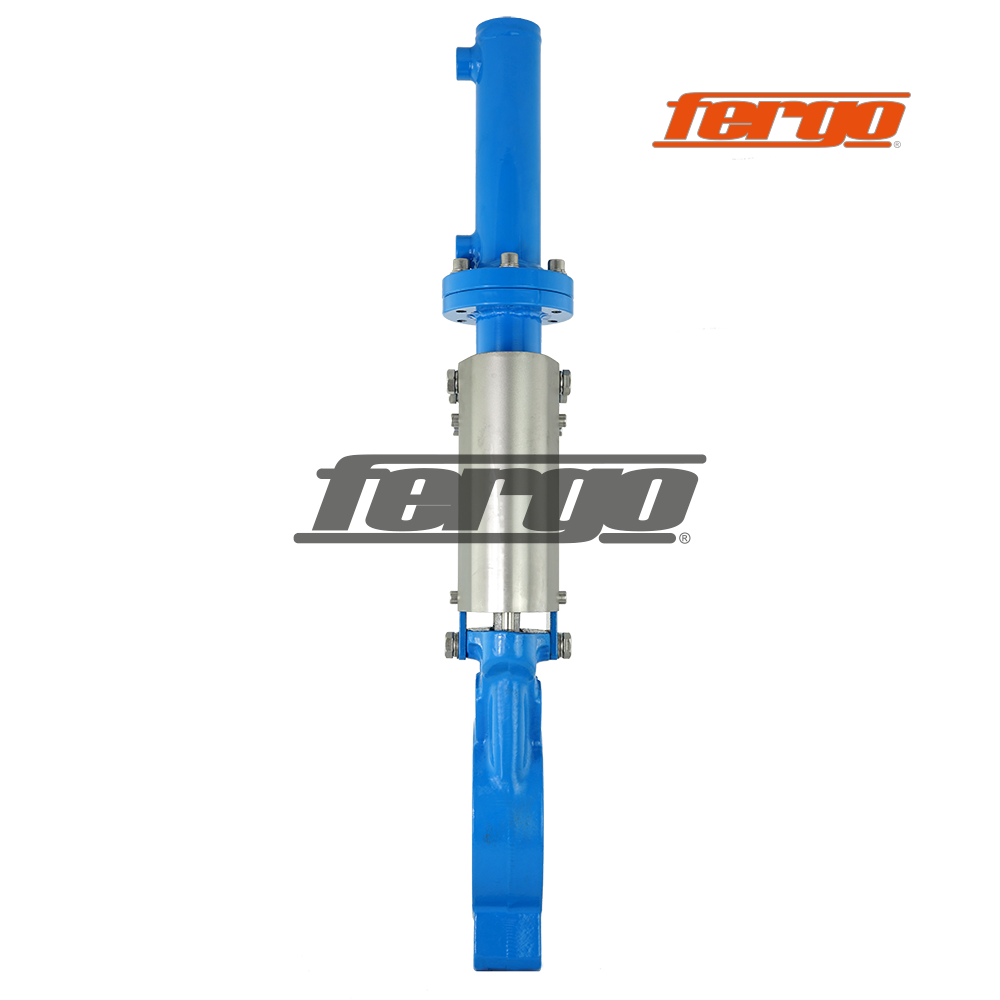

Download „Stoffschieber FM200 Hydraulikzylinder“ deutsch
