3-Teiliger Kugelhahn: Gewinde, Schweißenden & Schweißmuffen

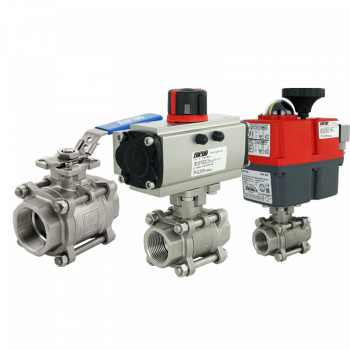

Unser Allround-Edelstahl-Kugelhahn FERGO KH114 ist mit verschiedenen Anschlüssen erhältlich. Wir führen ihn sowohl mit Schweißanschluss (Socket Weld oder Butt Weld) als auch mit Muffengewinde (ISO oder NPT). Durch seine hohe Druckstufe von PN63, sein Edelstahlgehäuse, die mit Glasfaser verstärkten PTFE-Kugelsitze und dem serienmäßigen EN ISO 5211-Aufbauflansch für Schwenk-Antriebe ist der KH114 für die meisten Anwendungen universell einsetzbar. Von Haus aus ist der KH114 mit einem Handhebel ausgestattet; wir können Ihnen jedoch auch noch viele weitere Antriebsvarianten anbieten: pneumatisch (einfachwirkend sowie doppeltwirkend) oder auch elektrisch. Durch die dreiteilige Gehäusekonstruktion kann der KH114 überaus leicht gewartet werden.

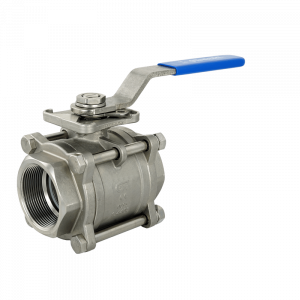

Kugelhahn KH114-SSTHI (Art.-Nr.: 100-1021-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Gewinde nach ISO 7-1 (EN 10226-1), F-F
- Voller Durchgang
- 3-teilig
- Gehäuse / Kugel / Welle: SS316 (CF8M)
- Dichtung Kugel: PTFE + 15% Glasfaser
- Wellendichtung: PTFE + Grafit
- O-Ring: Viton
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Verriegelungssystem
- Ausblasesichere Welle
- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Kugelhahn KH114-SSTHI (Art.-Nr.: 100-2021-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Gewinde nach ASME B1.20.1 (NPT)
- Voller Durchgang
- 3-teilig
- Gehäuse / Kugel / Welle: SS316 (CF8M)
- Dichtung Kugel: PTFE + 15% Glasfaser
- Wellendichtung: PTFE + Grafit
- O-Ring: Viton
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Verriegelungssystem
- Ausblasesichere Welle
- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Kugelhahn KH114-SSTHB (Art.-Nr.: 100-1022-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Anschweißenden nach ANSI B16.25
- Voller Durchgang
- 3-teilig
- Gehäuse / Kugel / Welle: SS316 (CF8M)
- Dichtung Kugel: PTFE + 15% Glasfaser
- Wellendichtung: PTFE + Grafit
- O-Ring: Viton
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Verriegelungssystem
- Ausblasesichere Welle
- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Kugelhahn KH114-SSTHS (Art.-Nr.: 100-2027-xx)
- 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Schweißmuffen nach ANSI B16.11
- Voller Durchgang
- 3-teilig
- Gehäuse / Kugel / Welle: SS316 (CF8M)
- Dichtung Kugel: PTFE + 15% Glasfaser
- Wellendichtung: PTFE + Grafit
- O-Ring: Viton
- Betriebstemperatur (min./max.): -25°C bis +180°C
- Max. Betriebsdruck: 63bar
- Direkter Antriebsaufbau nach ISO 5211
- Verriegelungssystem
- Ausblasesichere Welle
- Betätigung: Handhebel, pneumatischen & elektrischen Antrieben
- Zubehör & Optionen: Endschalterbox, Magnetventil, Stellungsregler
Produktbezeichnung
Kugelhahn
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)
Nennweiten
1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 3", 4"
Gehäusematerial
1.4408
Druckstufe
PN63
Kugelmaterial
1.4408
Kugelsitz
PTFE+Glasfaser
Anschluss
IG/IG, Schweißmuffen, Anschweißenden
