Gewindeanschluss KH119

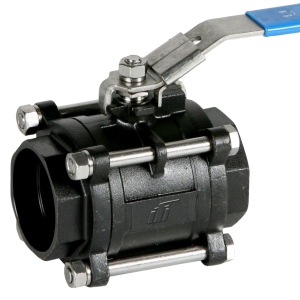

Unser Kugelhahn FERGO KH119 ist mit verschiedenen Anschlüssen erhältlich. Wir führen ihn sowohl mit Anschweißmuffen (Socket Weld) als auch mit Muffengewinde (EN ISO oder NPT). Durch seine hohe Druckstufe von PN63, sein Stahlgehäuse und die mit Glasfaser verstärkten PTFE-Kugelsitze ist der KH119 für die viele Anwendungen universell einsetzbar. Von Haus aus ist der KH119 mit einem Handhebel ausgestattet. Durch die dreiteilige Gehäusekonstruktion kann der KH119 überaus leicht gewartet werden.

Kugelhahn KH119-LSTHI (Art-Nr.: 100-1102-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
• Gewinde nach ISO 7-1 (EN 10226-1), F-F
• Voller Durchgang
• 3-teilig
• Gehäuse: WCB (phosphatiert)
• Kugel & Welle: SS316 (1.4408)
• Dichtung Kugel: PTFE + 15% Glasfaser
• Betriebstemperatur (min./max.): -25°C bis +180°C
• Max. Betriebsdruck: 63bar (1000 WOG)
• Verriegelungssystem
• Ausblasesichere Welle
• Betätigung: Handhebel

Kugelhahn KH119-LSTHI (Art.-Nr.: 100-1203-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
• Innengewinde nach ASME B1.20.1 NPT
• Voller Durchgang
• 3-teilig
• Gehäuse: WCB (phosphatiert)
• Kugel & Welle: SS316 (1.4408)
• Dichtung Kugel: PTFE + 15% Glasfaser
• Betriebstemperatur (min./max.): -25°C bis +180°C
• Max. Betriebsdruck: 63bar (1000 WOG)
• Verriegelungssystem
• Ausblasesichere Welle
• Betätigung: Handhebel

Kugelhahn KH119-LSTHS (Art.-Nr.: 100-1034-xx)
• 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
• Schweißmuffen nach ASME B16.11
• Voller Durchgang
• 3-teilig
• Gehäuse: WCB (phosphatiert)
• Kugel & Welle: SS316 (1.4408)
• Dichtung Kugel: PTFE + 15% Glasfaser
• Betriebstemperatur (min./max.): -25°C bis +180°C
• Max. Betriebsdruck: 63bar (1000 WOG)
• Verriegelungssystem
• Ausblasesichere Welle
• Betätigung: Handhebel

Produktbezeichnung

Kugelhahn

Betätigungen

Handhebel

Nennweiten

1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"

Gehäusematerial

Stahl

Druckstufe

PN63

Kugelmaterial

1.4408

Kugelsitz

PTFE+Glasfaser

Anschluss

IG/IG, Schweißmuffen
