Flowserve Atomac ASF Schmutzfänger
Der Flowserve PFA- ausgekleidete Schmutzfänger ist eine wertvolle Komponente bei der Behandlung von Chemikalien oder hochkorrosiven Medien. Er ist in DIN- und ASME-Normen erhältlich.

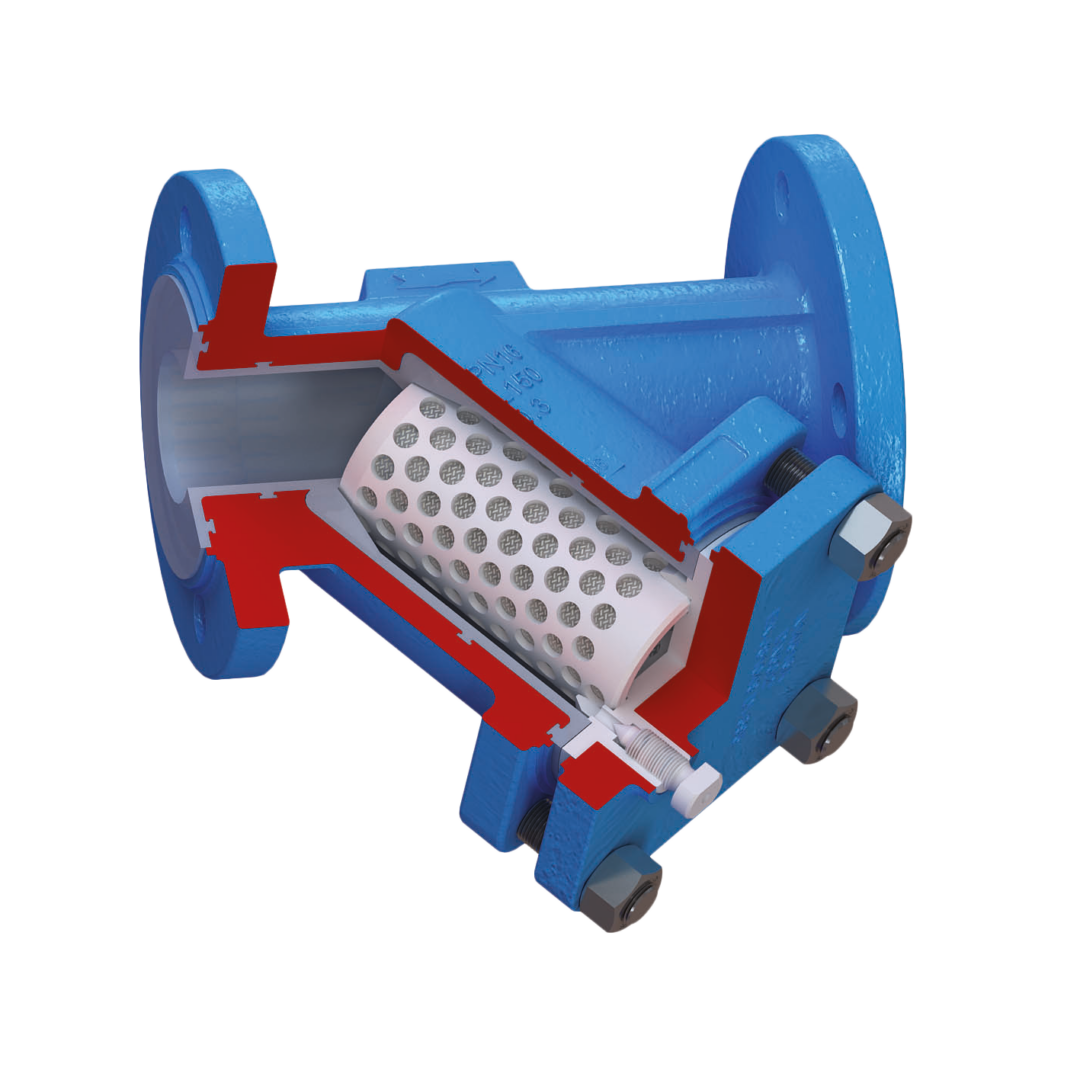

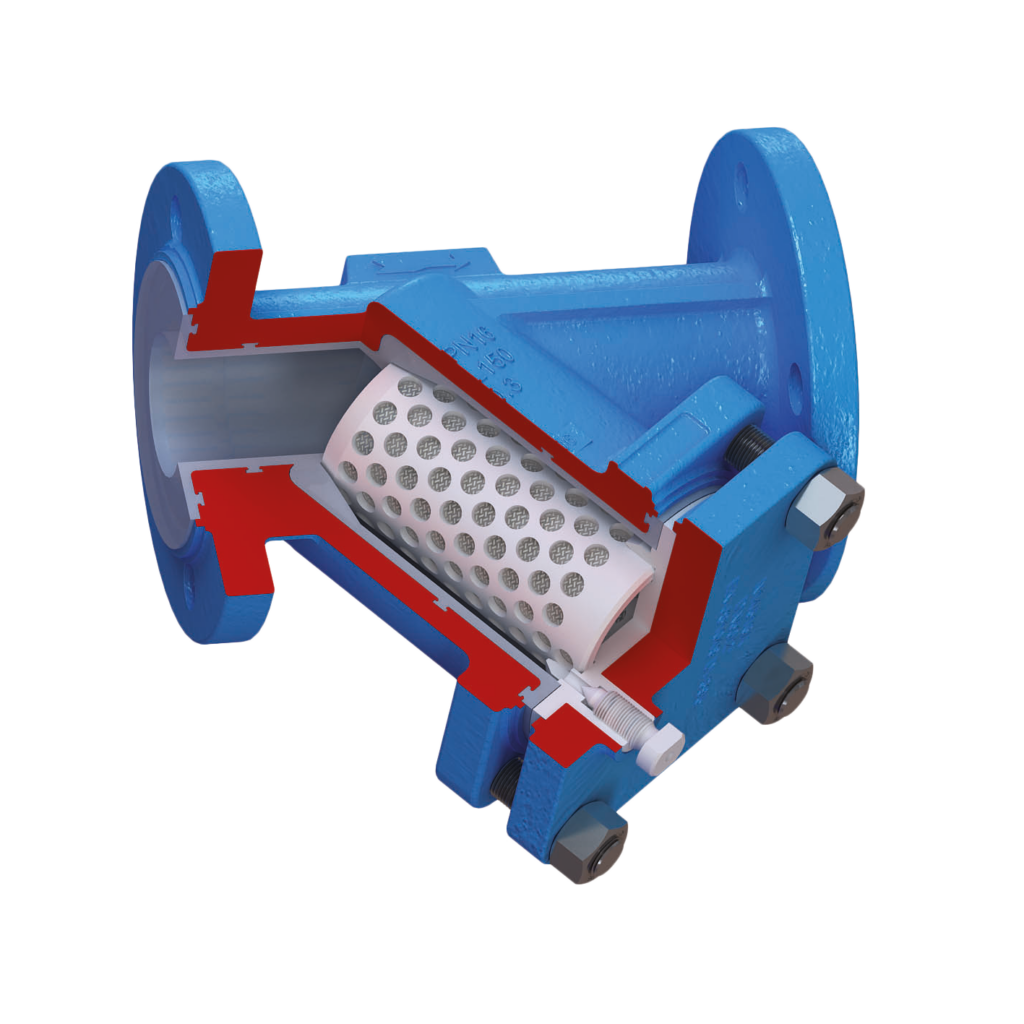

Der Strömungsweg des Schmutzfängers durch den Filtereinsatz hat eine größere Fläche als der ursprüngliche Leitungsquerschnitt, um einen möglichen Druckverlust zu minimieren. Der korrosionsfeste Filtereinsatz besteht aus zwei perforierten PTFE Zylindern mit einem zwischenliegenden ETFE Filtersieb, das die gleichen hervorragende Korrosionsbeständigkeit bietet wie das Auskleidungsmaterial FEP oder PFA.
Verstopfte Filtereinsätze lassen sich leicht austauschen oder reinigen, ohne dass der Schmutzfänger aus der Anlage ausgebaut werden muss. Um eine zusätzliche Sicherheit für den Bediener zu erreichen, kann beim Wechseln oder Reinigen des Filters die Restflüssigkeit im Einsatzbereich mittels einer PTFE Ablassschraube entfernt werden, bevor man den Zugangsflansch abmontiert. Verschiedene Maschenweiten des Filtergewebes oder Bohrungen im PTFE-Filterkörper sind verfügbar, um die unterschiedlichen Kontaminationsgrade zu erreichen. Permanente Ablassanschlüsse sind wahlweise erhältlich. Wahlweise mit PFA-leitendem Auskleidungsmaterial.
Schmutzfänger Typ ASF, PN16 (Art.-Nr.: 330-1100-xx) DN25, DN40, DN50, D80, DN100, DN150, DN200
- ATOMAC PFA ausgekleideter Schmutzfänger
- Max. Einsatztemperatur +200°C
- Einbaulänge nach DIN EN 558 (Grundreihe 1)
- Flanschanschluss gebohrt nach DIN EN 1092-2, PN16
- Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
- Flansch: Sphäroguss EN-JS 1049 (GGG40.3)
- Filterkorb: PTFE mit ETFE Filtergewebe
- Entleerungsschraube & -stutzen: PTFE
- Maschenweite: 300 µm (andere Größen auf Anfrage)
- Verschraubung: A2-K70
Schmutzfänger Typ ASF, PFA-leitfähig, PN16 (Art.-Nr.: 330-1101-xx) DN25, DN50, DN80
- ATOMAC PFA-leitfähig (PFA-L) ausgekleideter Schmutzfänger
- Einbaulänge nach DIN EN 558 (Grundreihe 1)
- Flanschanschluss gebohrt nach DIN EN 1092-2, PN16
- Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA-L ausgekleidet
- Flansch: Sphäroguss EN-JS 1049 (GGG40.3)
- Filterkorb: PTFE mit ETFE Filtergewebe, leitend
- Entleerungsschraube & -stutzen: PTFE
- Maschenweite: 300 µm (andere Größen auf Anfrage)
- Verschraubung: A4-70
Schmutzfänger Typ ASF, Class 150 (Art.-Nr.: 330-1102-xx) 1″, 1 1/2″, 2″, 3″, 4″, 6″, 8″
- ATOMAC PFA ausgekleideter Schmutzfänger
- Max. Einsatztemperatur +150°C
- Einbaulänge nach ASME B16.10
- Flanschanschluss gebohrt nach ASME B16.5, Class 150, RF
- Gehäuse: Sphäroguss EN-JS 1049 (GGG40.3) / PFA ausgekleidet
- Flansch: Sphäroguss EN-JS 1049 (GGG40.3)
- Filterkorb: PTFE mit ETFE Filtergewebe
- Entleerungsschraube & -stutzen: PTFE
- Maschenweite: 300 µm (andere Größen auf Anfrage)
- Verschraubung: A2-70 – ISO3506 Gr. A2 Cl. 70
Produktbezeichnung
Schmutzfänger
Nennweiten
DN25, DN40, DN50, DN80, DN100, DN150, DN200, 1", 1 1/2", 2", 3", 4", 6", 8"
Flanschanschluss
PN10, ANSI 150, PN16
Baulänge
DIN EN 558 Reihe 1
Gehäusematerial
GGG40+PFA, GGG40+FEP
Druckstufe
PN10
Dichtung
PTFE
Sieb/Filter
PTFE
Auskleidung
PFA, FEP
Anschluss
Flansche
