Pneumatische Antriebe DA/SR

Wir rüsten unsere Armaturen mit pneumatischen Schwenk-Antrieben der Serie FERGO DA (double acting – doppeltwirkend) und FERGO SR (single return – einfachwirkend) aus. Unsere Antriebe sind für jeden Einsatzzweck geeignet: Durch optionale Kolbenringe aus Silikon können diese Antriebe bei Temperaturen bis minus 40 Grad Celsius eingesetzt werden. Standardmäßig werden unsere Armaturen und Antriebe für 5 bis 6 bar Druckluftzufuhr ausgelegt. Falls erwünscht, bieten wir Ihnen jedoch auch Antriebe an, die für eine niedrigere Druckluftzufuhr ausgelegt sind. Unsere Verkaufsmitarbeiter berechnen für Sie gern einen geeigneten Antrieb. Selbstverständlich erhalten Sie über die FERGO Armaturen GmbH eine umfangreiche Auswahl an Pneumatikzubehör: Magnetventile, Schalldämpfer, Drosselplatten, Druckluftfilter und vieles mehr.

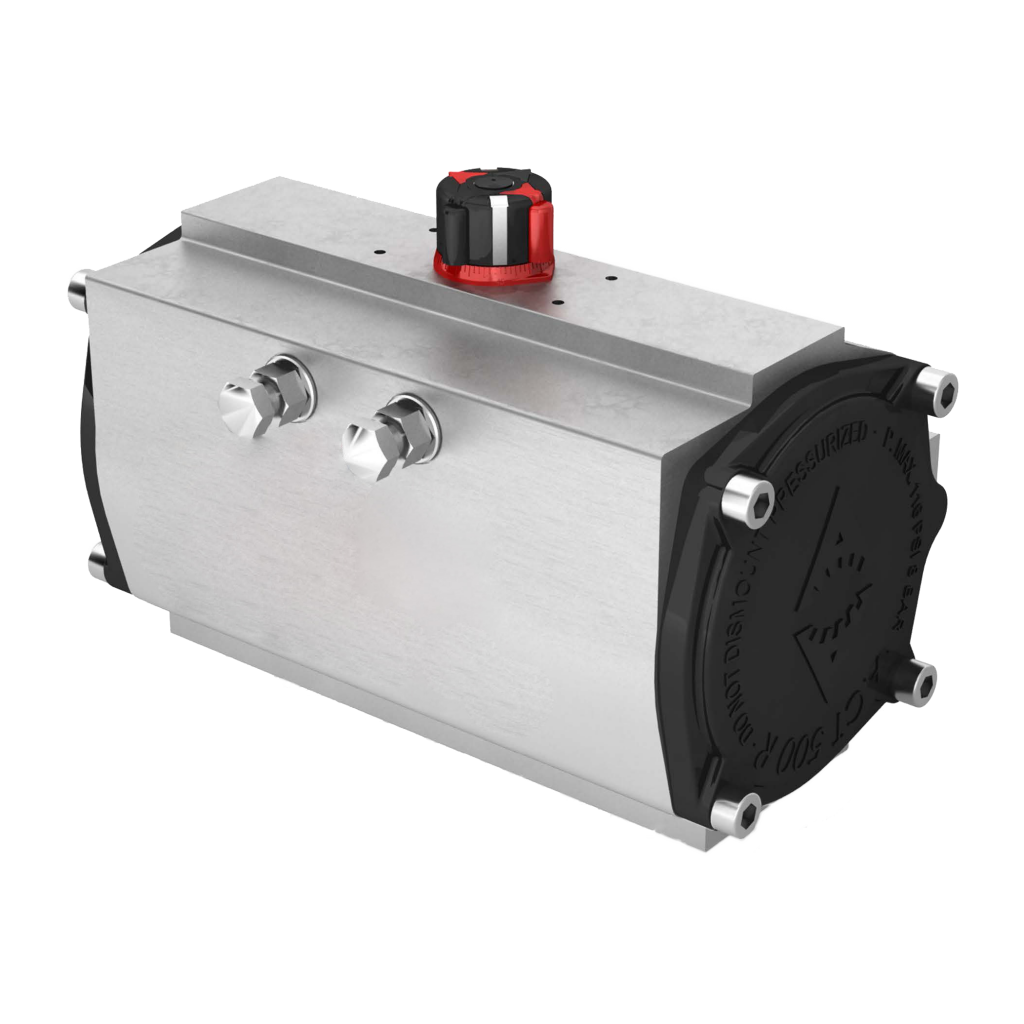

Doppeltwirkende Pneumatik-Antriebe Serie DA

Pneumatik-Antrieb DA1-10-AN-F03-C09 (Art.-Nr.: 400-1000-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F03
• Aufnahme (Stern): 9mm
• Drehmoment: 1,6nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 10 bar

Pneumatik-Antrieb DA1-20-AN-F04-C14 (Art.-Nr.: 400-1001-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14mm
• Drehmoment: 3,25nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-20-AN-F05-C14 (Art.-Nr.: 400-1001-2)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14mm
• Drehmoment: 3,25nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-20-AN-F03/F05-C9 (Art.-Nr.: 400-1001-3)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F03/F05
• Aufnahme (Stern): 9mm
• Drehmoment: 3,25nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-40-AN-F05-C14 (Art.-Nr.: 400-1002-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14mm
• Drehmoment: 6,75nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-40-AN-F04-C14 (Art.-Nr.: 400-1002-3)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14mm
• Drehmoment: 6,75nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-80-AN-F05/F07-C17 (Art.-Nr.: 400-1003-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17mm
• Drehmoment: 12,9nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-130-AN-F05/F07-C17 (Art.-Nr.: 400-1004-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17mm
• Drehmoment: 19,6nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-200-AN-F07/F10-C17 (Art.-Nr.: 400-1005-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 17mm
• Drehmoment: 29,3nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-300-AN-F07/F10-C22 (Art.-Nr.: 400-1006-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 22mm
• Drehmoment: 48,5nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-500-AN-F10-C22 (Art.-Nr.: 400-1007-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10
• Aufnahme (Stern): 22mm
• Drehmoment: 72,13nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-850-AN-F10/F12-C27 (Art.-Nr.: 400-1008-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F12
• Aufnahme (Stern): 27mm
• Drehmoment: 119,6nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-1200-AN-F10/F14-C36 (Art.-Nr.: 400-1009-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F14
• Aufnahme (Stern): 36mm
• Drehmoment: 173nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-1750-AN-F14-C36 (Art.-Nr.: 400-1010-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F14
• Aufnahme (Stern): 36mm
• Drehmoment: 235,5nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-2100-AN-F16-C46 (Art.-Nr.: 400-1013-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46mm
• Drehmoment: 362nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-2500-AN-F16-C46 (Art.-Nr.: 400-1011-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46mm
• Drehmoment: 576,75nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb DA1-4000-AN-F16/F25-C55 (Art.-Nr.: 400-1012-1)
• Bauform: Doppeltwirkend, 90° schwenkend
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16/F25
• Aufnahme (Stern): 55mm
• Drehmoment: 802,6nm/bar
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

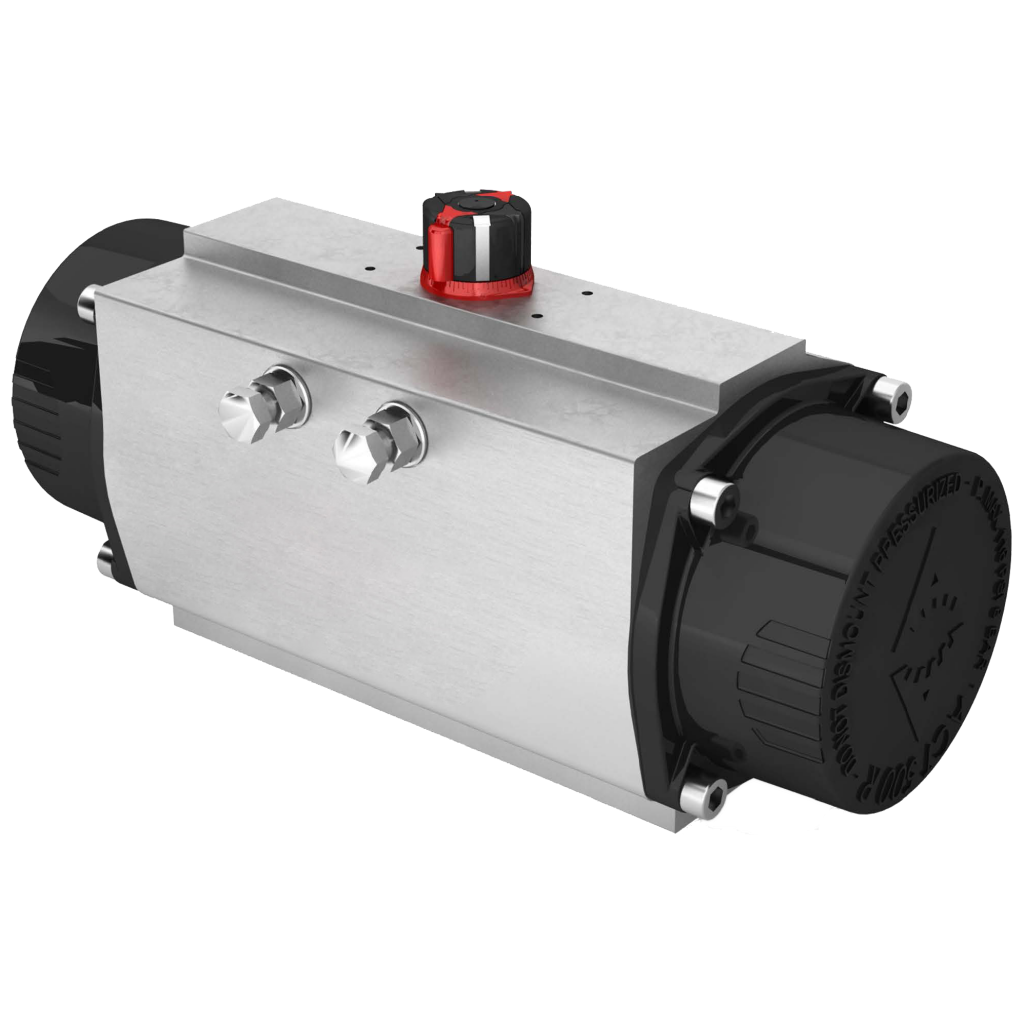

Einfachwirkende Pneumatik-Antriebe Serie SR Federkraft schließend (NC)

Pneumatik-Antrieb SR1-20-AN-F04-C14-NC (Art.-Nr.: 410-1000-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-20-AN-F05-C14-NC (Art.-Nr.: 410-1000-2)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-20-AN-F03/F05-C9-NC (Art.-Nr.: 410-1000-3)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F03/F05
• Aufnahme (Stern): 9 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-40-AN-F05-C14-NC (Art.-Nr.: 410-1001-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-40-AN-F04-C14-NC (Art.-Nr.: 410-1001-3)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-80-AN-F05/F07-C17-NC (Art.-Nr.: 410-1002-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-130-AN-F05/F07-C17-NC (Art.-Nr.: 410-1003-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-200-AN-F07/F10-C17-NC (Art.-Nr.: 410-1004-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-300-AN-F07/F10-C22-NC (Art.-Nr.: 410-1005-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 22 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-500-AN-F10-C22-NC (Art.-Nr.: 410-1006-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10
• Aufnahme (Stern): 22 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-850-AN-F10/F12-C27-NC (Art.-Nr.: 410-1007-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F12
• Aufnahme (Stern): 27 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-1200-AN-F10/F14-C36-NC (Art.-Nr.: 410-1008-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F14
• Aufnahme (Stern): 36 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-1750-AN-F14-C36-NC (Art.-Nr.: 410-1009-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F14
• Aufnahme (Stern): 36 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-2100-AN-F16-C46-NC (Art.-Nr.: 410-1012-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-2500-AN-F16-C46-NC (Art.-Nr.: 410-1010-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-4000-AN-F16/F25-C55-NC (Art.-Nr.: 410-1011-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT SCHLIEßEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16/F25
• Aufnahme (Stern): 55 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Einfachwirkende Pneumatik-Antriebe Serie SR Federkraft öffnend (NO)

Pneumatik-Antrieb SR1-20-AN-F04-C14-NO (Art.-Nr.: 411-1000-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-20-AN-F05-C14-NO (Art.-Nr.: 411-1000-2)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-20-AN-F03/F05-C9-NO (Art.-Nr.: 411-1000-3)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F03/F05
• Aufnahme (Stern): 9 mm
• Anzahl d. Federn: 6
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-40-AN-F05-C14-NO (Art.-Nr.: 411-1001-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05
• Aufnahme (Stern): 14mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-40-AN-F04-C14-NO (Art.-Nr.: 411-1001-3)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F04
• Aufnahme (Stern): 14 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-80-AN-F05/F07-C17-NO (Art.-Nr.: 411-1002-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-130-AN-F05/F07-C17-NO (Art.-Nr.: 411-1003-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F05/F07
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-200-AN-F07/F10-C17-NO (Art.-Nr.: 411-1004-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 17 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-300-AN-F07/F10-C22-NO (Art.-Nr.: 411-1005-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F07/F10
• Aufnahme (Stern): 22 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-500-AN-F10-C22-NO (Art.-Nr.: 411-1006-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10
• Aufnahme (Stern): 22 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-850-AN-F10/F12-C27-NO (Art.-Nr.: 411-1007-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F12
• Aufnahme (Stern): 27 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-1200-AN-F10/F14-C36-NO (Art.-Nr.: 411-1008-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F10/F14
• Aufnahme (Stern): 36 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-1750-AN-F14-C36-NO (Art.-Nr.: 411-1009-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F14
• Aufnahme (Stern): 36 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-2100-AN-F16-C46-NO (Art.-Nr.: 411-1012-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-2500-AN-F16-C46-NO (Art.-Nr.: 411-1010-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16
• Aufnahme (Stern): 46 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Pneumatik-Antrieb SR1-4000-AN-F16/F25-C55-NO (Art.-Nr.: 411-1011-1)
• Bauform: Einfachwirkend, 90° schwenkend
• FEDERKRAFT ÖFFNEND
• Gehäuse: Aluminium, harteloxiert
• Welle: Stahlguss, vernickelt
• Kolben: Aluminium
• Flanschmaß: ISO F16/F25
• Aufnahme (Stern): 55 mm
• Anzahl d. Federn: 14
• Dichtungen: NBR
• Temp. (min./max.): -30° bis +100°C
• Max. Betriebsdruck: 8 bar

Download „Pneumatikantrieb DA1-10“ deutsch

Download „Pneumatikantrieb DA1-10“ englisch

Download „Pneumatikantrieb DA1-20 & SR1-20“ deutsch

Download „Pneumatikantrieb DA1-20 & SR1-20“ englisch

Download „Pneumatikantrieb DA1-40 & SR1-40“ deutsch

Download „Pneumatikantrieb DA1-40 & SR1-40“ englisch

Download „Pneumatikantrieb DA1-80 & SR1-80“ deutsch

Download „Pneumatikantrieb DA1-80 & SR1-80“ englisch

Download „Pneumatikantrieb DA1-130 & SR1-130“ deutsch

Download „Pneumatikantrieb DA1-130 & SR1-130“ englisch

Download „Pneumatikantrieb DA1-200 & SR1-200“ deutsch

Download „Pneumatikantrieb DA1-200 & SR1-200“ englisch

Download „Pneumatikantrieb DA1-300 & SR1-300“ deutsch

Download „Pneumatikantrieb DA1-300 & SR1-300“ englisch

Download „Pneumatikantrieb DA1-500 & SR1-500“ deutsch

Download „Pneumatikantrieb DA1-500 & SR1-500“ englisch

Download „Pneumatikantrieb DA1-850 & SR1-850“ deutsch

Download „Pneumatikantrieb DA1-850 & SR1-850“ englisch

Download „Pneumatikantrieb DA1-1200 & SR1-1200“ deutsch

Download „Pneumatikantrieb DA1-1200 & SR1-1200“ englisch

Download „Pneumatikantrieb DA1-1750 & SR1-1750“ deutsch

Download „Pneumatikantrieb DA1-1750 & SR1-1750“ englisch

Download „Pneumatikantrieb DA1-2100 & SR1-2100“ deutsch

Download „Pneumatikantrieb DA1-2100 & SR1-2100“ englisch

Download „Pneumatikantrieb DA1-2500 & SR1-2500“ deutsch

Download „Pneumatikantrieb DA1-2500 & SR1-2500“ englisch

Download „Pneumatikantrieb DA1-4000 & SR1-4000“ deutsch

Download „Pneumatikantrieb DA1-4000 & SR1-4000“ englisch

Download „Pneumatikantrieb DA1 & SR1 Dokumentation“ deutsch

Download „Pneumatikantrieb DA1 & SR1 Dokumentation“ englisch
