Plattenschieber FL500

Der FL500 ist ein Doppelplatten-Stoffschieber für höchste Ansprüche und eignet sich insbesondere für Fördermedien mit hohem Feststoffanteil. Dieser beidseitig dichtende Schieber wird vorrangig in der Schüttgut- und Papierindustrie eingesetzt und findet hier insbesondere bei stark verunreinigten und groben Medien Verwendung. In der geöffneten Stellung befinden sich beide Schieberplatten komplett im Gehäuse und geben somit den vollen Durchgang frei. Beim Schließen der Schieberplatten drücken diese dann alle Verunreinigungen aus dem Gehäuse in den Durchfluss. Diese Bauart  garantiert lange Einsatzzeiten bei gleichzeitig minimalem Wartungsaufwand. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

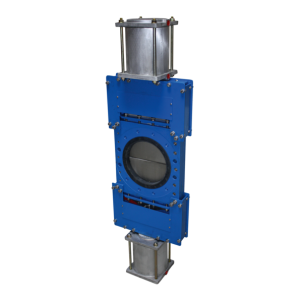

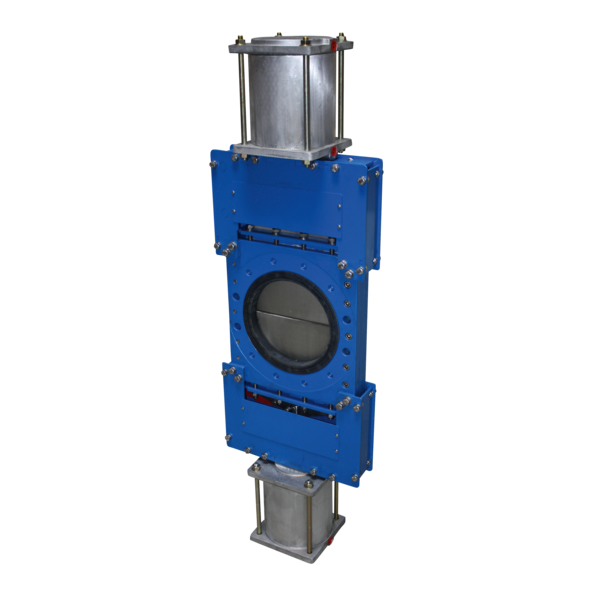

Plattenschieber FL500 mit Stahl-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FL500-LS1EDF (Art.-Nr.: 272-1009-xx)
DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Vollflanschgehäuse (2-teilig)
• Beidseitig dichtend
• Geteilte Schieberplatte
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: ST52 / RAL5015
• Schieberplatte: 1.4301
• Spindel: 1.4305
• Sitzring: EPDM
• Temperaturbereich: -20°C bis +120°C
• Packung: PTFE-Synt./EPDM/PTFE-Synt.
• Betätigung: pneumatisch doppeltwirkend (2 Zylinder)

Produktbezeichnung

Stoffschieber

Betätigungen

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad

Nennweiten

DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, (Auf Anfrage größer)

Flanschanschluss

PN10, PN16

Gehäusematerial

1.4408, 1.0619

Schieberplatte

1.4301, 1.4408, 1.4571

Stopfbuchspackung

Carbografit, Keramik

Dichtring

NBR, EPDM, Silikon, Viton, Metallisch
