Stoffschieber Typ FL300

Beidseitig dichtender Schieber mit durchgehender Platte

Der Stoffschieber Typ FL300 findet als beidseitig dichtender Durchfluss-Schieber hauptsächlich dann Anwendung, wenn es gilt, Medien mit hohem Feststoffanteil zu regeln. Dank der Verwendung der durchgängigen Schieberplatte, die den FL300 einzigartig macht,  entstehen keinerlei  Toträume, in denen sich das Medium festsetzen kann. Zudem lässt sich der Schieber aufgrund seines zweiteiligen Gehäuses sehr einfach warten.

Die herausragenden Eigenschaften des FL300 werden insbesondere in der Nahrungsmittel- und Papierindustrie geschätzt. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

Plattenschieber FL300 mit GG25-Gehäuse und Handrad

Stoffschieber Typ: FL300-CS1ERW (Art.-Nr.: 272-1003-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: EPDM
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FL300-CS1NRW (Art.-Nr.: 272-1013-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: NBR
  • Temperaturbereich: -20°C bis +90°C
  • Packung: PTFE-Synt./NBR/PTFE-Synt.
  • Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FL300-CS1MRW (Art.-Nr.: 272-1001-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: Metallisch
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: Handrad mit steigender Spindel

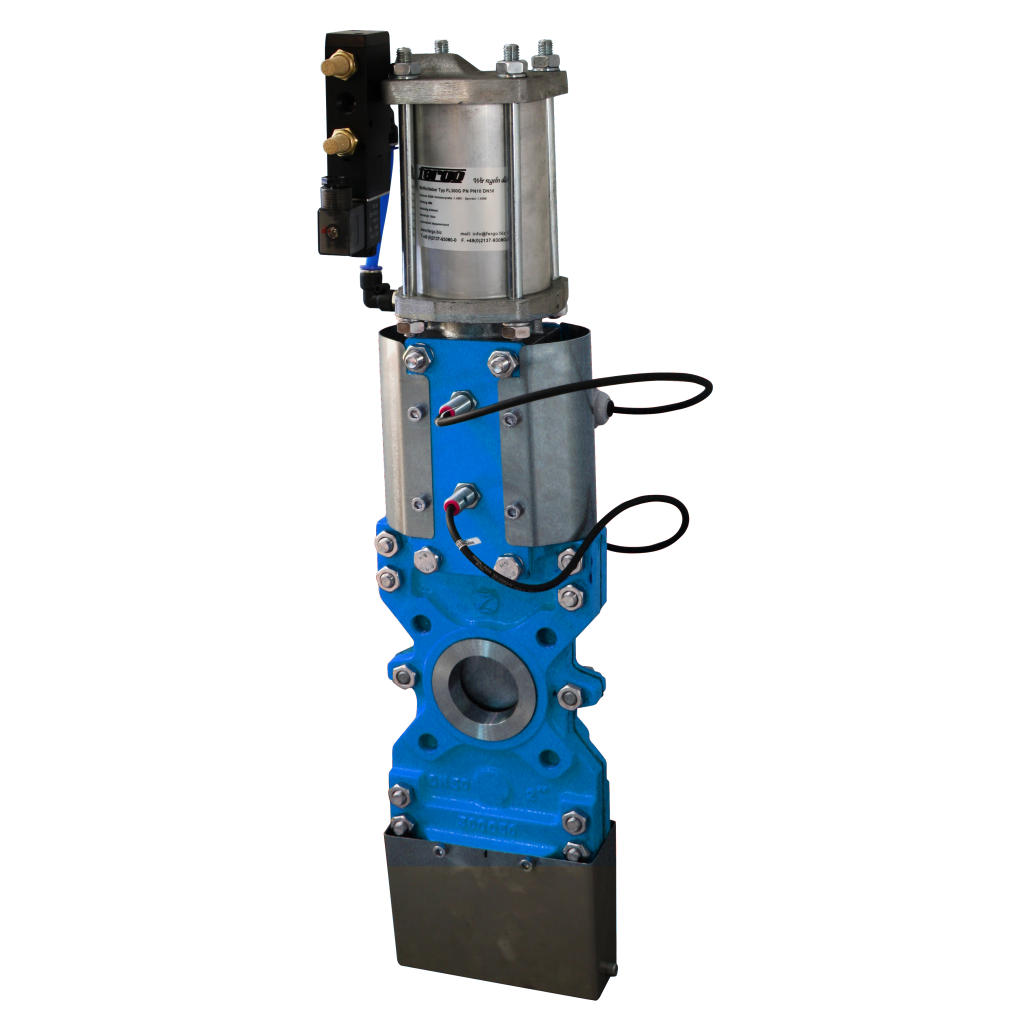

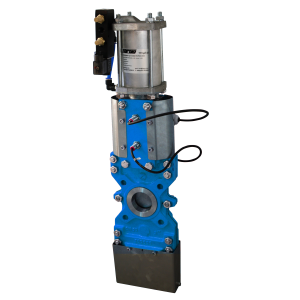

Plattenschieber FL300 mit GG25-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FL300-CS1EDW (Art.-Nr.: 272-1004-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: EPDM
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FL300-CS1NDW (Art.-Nr.: 272-1014-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: NBR
  • Temperaturbereich: -20°C bis +90°C
  • Packung: PTFE-Synt./NBR/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FL300-CS1MDW (Art.-Nr.: 272-1002-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: GG25
  • Schieberplatte: SS304L (1.4306)
  • Spindel: SS303 (1.4305)
  • Sitzring: Metallisch
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Plattenschieber FL300 mit Edelstahl-Gehäuse und Handrad

Stoffschieber Typ: FL300-SSERW (Art.-Nr.: 272-1007-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: EPDM
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: Handrad steigende Spindel

Stoffschieber Typ: FL300-SSNRW (Art.-Nr.: 272-1019-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: NBR
  • Temperaturbereich: -20°C bis +90°C
  • Packung: PTFE-Synt./NBR/PTFE-Synt.
  • Betätigung: Handrad steigende Spindel

Stoffschieber Typ: FL300-SSMRW (Art.-Nr.: 272-1005-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: Metall
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: Handrad mit steigender Spindel

Plattenschieber FL300 mit Edelstahl-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FL300-SSEDW (Art.-Nr.: 272-1008-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: EPDM
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FL300-SSNDW (Art.-Nr.: 272-1018-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: NBR
  • Temperaturbereich: -20°C bis +90°C
  • Packung: PTFE-Synt./NBR/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FL300-SSMDW (Art.-Nr.: 272-1006-xx)

  • DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
  • Zwischenflanschgehäuse (2-teilig)
  • Beidseitig dichtend
  • Durchgehende Schieberplatte
  • Zum Einbau zwischen/an Flansche PN10
  • Gehäuse: CF8M (1.4408)
  • Schieberplatte: SS316L (1.4404)
  • Spindel: SS303 (1.4305)
  • Sitzring: metallisch
  • Temperaturbereich: -20°C bis +120°C
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Betätigung: pneumatisch doppeltwirkend

Produktbezeichnung

Stoffschieber

Betätigungen

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad

Nennweiten

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, (Auf Anfrage größer)

Flanschanschluss

PN10, ANSI 150, PN16

Gehäusematerial

GG25, 1.4408, 1.4571

Schieberplatte

1.4301, 1.4408, 1.4571, Hardox

Stopfbuchspackung

PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Dichtring

NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP
