Actionneur pneumatique rotatif DA/SR

Actionneurs pneumatiques à double et simple effet

Actionneurs pneumatiques à rotation : double effet et simple effet

Nous équipons nos robinetteries d’actionneurs pneumatiques à rotation de la série FERGO DA (double effet – doppeltwirkend) et FERGO SR (simple effet à rappel par ressort – einfachwirkend).
Nos actionneurs pneumatiques conviennent à toutes les applications : grâce à des segments de piston optionnels en silicone, ils peuvent être utilisés à des températures allant jusqu’à -40 °C.
En standard, nos vannes et actionneurs sont conçus pour une alimentation en air comprimé de 5 à 6 bar.
Si nécessaire, nous proposons également des modèles adaptés à une pression d’alimentation inférieure. Nos commerciaux se chargent volontiers de calculer pour vous l’actionneur approprié.

Avantages de nos actionneurs pneumatiques à rotation

Les actionneurs pneumatiques à rotation jouent un rôle essentiel dans l’automatisation des vannes industrielles.
Ils permettent un contrôle fiable et précis des fluides dans une grande variété d’applications.
Ils se distinguent aussi par une efficacité élevée et une longue durée de vie.
Grâce à l’utilisation de matériaux de haute qualité et à une fabrication soignée, nos actionneurs garantissent un fonctionnement fluide, même dans des conditions exigeantes.

Nos actionneurs existent en version simple effet ou double effet :
• Les modèles double effet utilisent de l’air comprimé pour l’ouverture et la fermeture.
• Les modèles simple effet utilisent un ressort de rappel pour revenir à leur position initiale.
Cette conception offre une sécurité supplémentaire, notamment en cas d’urgence ou lors d’une perte soudaine de pression.

Accessoires pour des performances optimales

Afin de répondre aux besoins de différents secteurs industriels, nous proposons un large choix d’accessoires : électrovannes, boîtiers fin de course, détecteurs inductives et mécaniques, etc…
Ces composants permettent d’optimiser encore les performances des actionneurs et d’assurer un fonctionnement fiable.
L’intégration de nos actionneurs dans des systèmes existants est particulièrement simple puisqu’ils sont compatibles avec les normes de robinetterie usuelles.
Nous proposons également des solutions sur mesure adaptées aux besoins spécifiques de nos clients.

Qualité et durabilité

Outre leur haut niveau de fonctionnalité, nous attachons une grande importance à la qualité et à la longévité.
Nos actionneurs pneumatiques subissent des contrôles qualité rigoureux, garantissant des performances constantes.
De plus, ils nécessitent peu d’entretien, ce qui réduit les coûts d’exploitation et améliore la rentabilité à long terme.

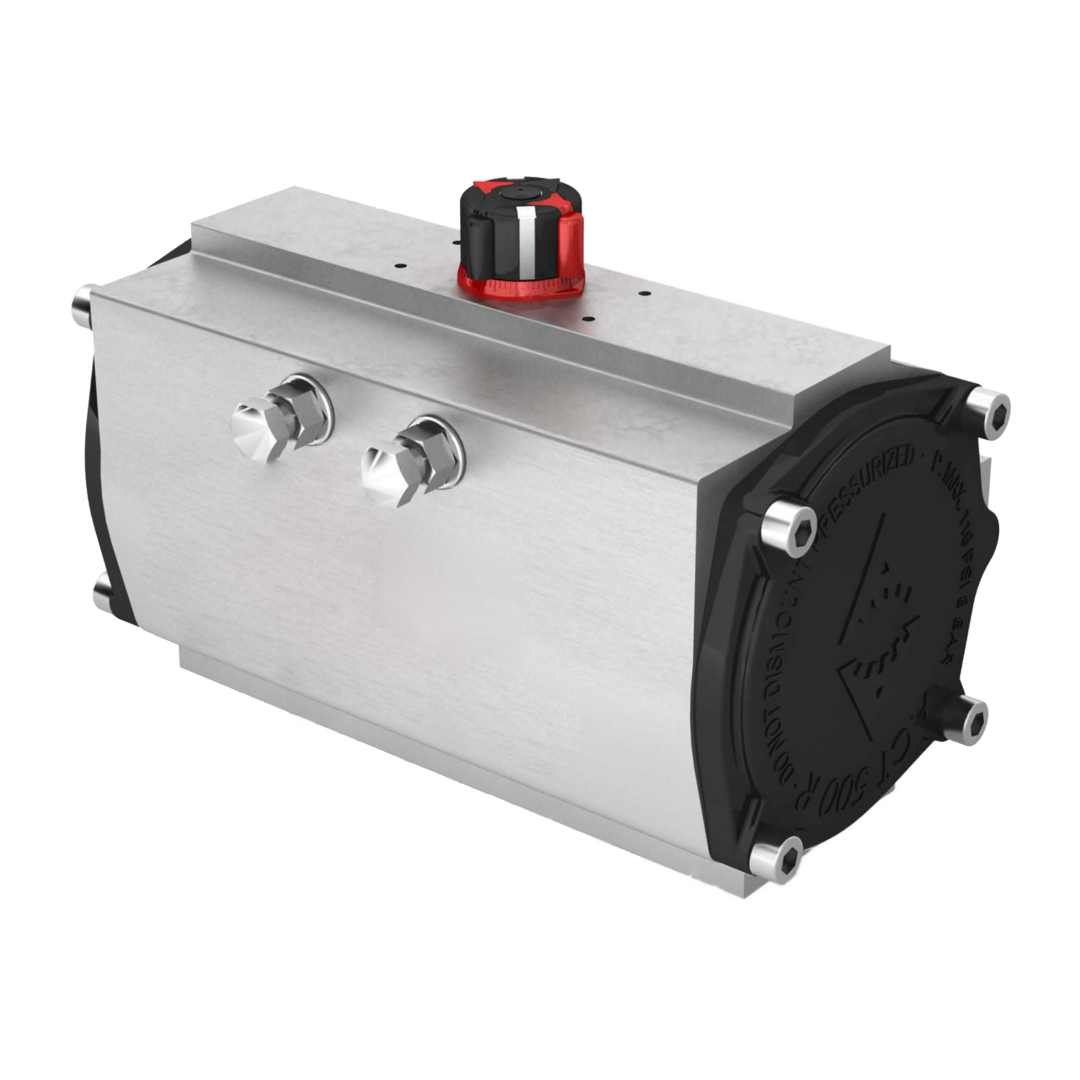

I- Série DA : Actionneurs pneumatiques à double effet

1- DA1-10-AN-F03-C09 (Réf. art. : 400-1000-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F03
  • Entrée (étoile) : 9 mm
  • Couple : 1,6 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 10 bar

2- DA1-20-AN-F04-C14 (Réf. art. : 400-1001-1)

  •  Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Couple : 3,25 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

3- DA1-20-AN-F05-C14 (Réf. art. : 400-1001-2)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  • Entrée (étoile) : 14 mm
  • Couple : 3,25 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

4- DA1-20-AN-F03/F05-C9 (Réf. art. : 400-1001-3)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F03/F05
  • Entrée (étoile) : 9 mm
  • Couple : 3,25 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

5- DA1-40-AN-F05-C14 (Réf. art. : 400-1002-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  • Entrée (étoile) : 14 mm
  • Couple : 6,75 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

6- DA1-40-AN-F04-C14 (Réf. art. : 400-1002-3)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Couple : 6,75 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

7- DA1-80-AN-F05/F07-C17 (Réf. art. : 400-1003-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  • Couple : 12,9 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

8- DA1-130-AN-F05/F07-C17 (Réf. art. : 400-1004-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  • Couple : 19,6 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

9- DA1-200-AN-F07/F10-C17 (Réf. art. : 400-1005-1)

  •  Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F07/F10
  • Entrée (étoile) : 17 mm
  • Couple : 29,3 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

10- DA1-300-AN-F07/F10-C22 (Réf. art. : 400-1006-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F07/F10
  • Entrée (étoile) : 22 mm
  • Couple : 48,5 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

11- DA1-500-AN-F10-C22 (Réf. art. : 400-1007-1)

  •  Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10
  • Entrée (étoile) : 22 mm
  • Couple : 72,13 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

12- DA1-850-AN-F10/F12-C27 (Réf. art. : 400-1008-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10/F12
  • Entrée (étoile) : 27 mm
  • Couple : 119,6 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

13- DA1-1200-AN-F10/F14-C36 (Réf. art. : 400-1009-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10/F14
  • Entrée (étoile) : 36 mm
  • Couple : 173 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

14- DA1-1750-AN-F14-C36 (Réf. art. : 400-1010-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F14
  • Entrée (étoile) : 36 mm
  • Couple : 235,5 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

15- DA1-2100-AN-F16-C46 (Réf. art. : 400-1013-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16
  • Entrée (étoile) : 46 mm
  • Couple : 362 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

16- DA1-2500-AN-F16-C46 (Réf. art. : 400-1011-1)

  • Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16
  • Entrée (étoile) : 46 mm
  • Couple : 576,75 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

17- DA1-4000-AN-F16/F25-C55 (Réf. art. : 400-1012-1)

  •  Construction : double effet, rotation 90°
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16/F25
  • Entrée (étoile) : 55 mm
  • Couple : 802,6 Nm/bar
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

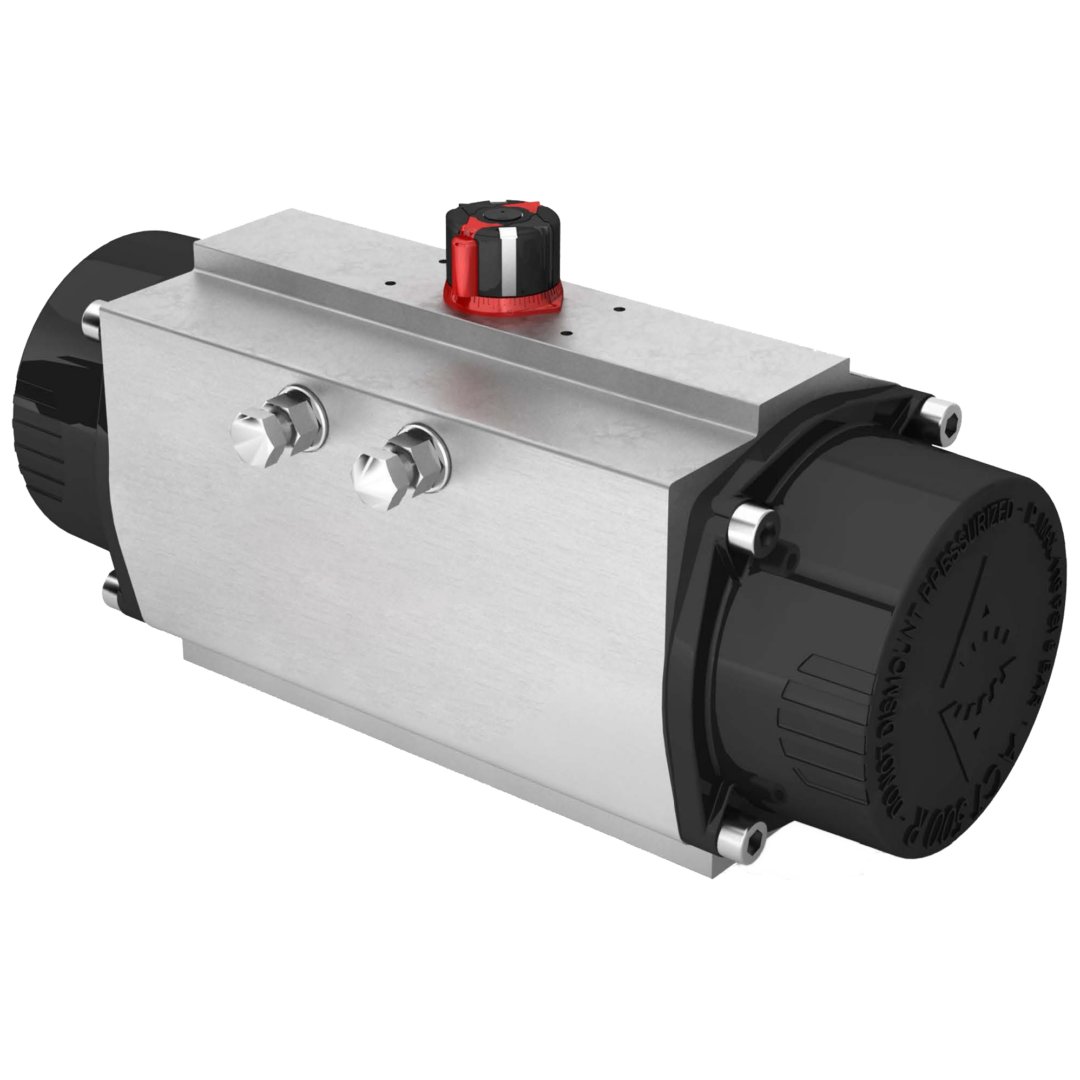

II Série SR

II-1- Actionneurs pneumatiques simple effet – Ressort de rappel fermant (NC)

II-1- 1- SR1-20-AN-F04-C14-NC (Réf. art. : 410-1000-1)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 6
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 2- SR1-20-AN-F05-C14-NC (Réf. art. : 410-1000-2)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 6
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 3- SR1-20-AN-F03/F05-C9-NC (Réf. art. : 410-1000-3)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F03/F05
  • Entrée (étoile) : 9 mm
  • Nombre de ressorts : 6
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 4- SR1-40-AN-F05-C14-NC (Réf. art. : 410-1001-1)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 5- SR1-40-AN-F04-C14-NC (Réf. art. : 410-1001-3)

  •  Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 6- SR1-80-AN-F05/F07-C17-NC (Réf. art. : 410-1002-1)

  •  Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  •  Pistons : aluminium
  • Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 7- SR1-130-AN-F05/F07-C17-NC (Réf. art. : 410-1003-1)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 8- SR1-200-AN-F07/F10-C17-NC (Réf. art. : 410-1004-1)

  •  Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F07/F10
  • Entrée (étoile) : 17 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 9- SR1-300-AN-F07/F10-C22-NC (Réf. art. : 410-1005-1)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F07/F10
  •  Entrée (étoile) : 22 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 10- SR1-500-AN-F10-C22-NC (Réf. art. : 410-1006-1)

  • Construction : simple effet, rotation 90°
  • Ressort de rappel : fermant (NC)
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10
  • Entrée (étoile) : 22 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 11- SR1-850-AN-F10/F12-C27-NC (Réf. art. : 410-1007-1)

  • Construction : simple effet, rotation 90°
  • RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10/F12
  • Entrée (étoile) : 27 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 12- SR1-1200-AN-F10/F14-C36-NC (Réf. art. : 410-1008-1)

  •  Construction : simple effet, rotation 90°
  • RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F10/F14
  •  Entrée (étoile) : 36 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 13- SR1-1750-AN-F14-C36-NC (Réf. art. : 410-1009-1)

  • Construction : simple effet, rotation 90°
  • RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F14
  • Entrée (étoile) : 36 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 14- SR1-2100-AN-F16-C46-NC (Réf. art. : 410-1012-1)

  •  Construction : simple effet, rotation 90°
  • RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16
  • Entrée (étoile) : 46 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 15- SR1-2500-AN-F16-C46-NC (Réf. art. : 410-1010-1)

  • Construction : simple effet, rotation 90°
  • RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16
  • Entrée (étoile) : 46 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-1- 16- SR1-4000-AN-F16/F25-C55-NC (Réf. art. : 410-1011-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT FERMANT
  • Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  • Dimensions de bride : ISO F16/F25
  • Entrée (étoile) : 55 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2- Actionneurs pneumatiques simple effet – Ressort de rappel ouvert (NO)

II-2-1- SR1-20-AN-F04-C14-NO (Réf. art. : 411-1000-1)

  •  Construction : simple effet, rotation 90°
  • RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 6
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2-2- SR1-20-AN-F05-C14-NO (Réf. art. : 411-1000-2)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  •  Entrée (étoile) : 14 mm
  • Nombre de ressorts : 6
  •  Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-3- SR1-20-AN-F03/F05-C9-NO (Réf. art. : 411-1000-3)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F03/F05
  • Entrée (étoile) : 9 mm
  •  Nombre de ressorts : 6
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-4- SR1-40-AN-F05-C14-NO (Réf. art. : 411-1001-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05
  •  Entrée (étoile) : 14 mm
  •  Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-5- SR1-40-AN-F04-C14-NO (Réf. art. : 411-1001-3)

  •  Construction : simple effet, rotation 90°
  • RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F04
  • Entrée (étoile) : 14 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2-6- SR1-80-AN-F05/F07-C17-NO (Réf. art. : 411-1002-1)

  • Construction : simple effet, rotation 90°
  • RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2-7- SR1-130-AN-F05/F07-C17-NO (Réf. art. : 411-1003-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F05/F07
  • Entrée (étoile) : 17 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-8- SR1-200-AN-F07/F10-C17-NO (Réf. art. : 411-1004-1)

  • Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F07/F10
  • Entrée (étoile) : 17 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-9- Actionneur pneumatique SR1-300-AN-F07/F10-C22-NO (Réf. art. : 411-1005-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F07/F10
  •  Entrée (étoile) : 22 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-10- SR1-500-AN-F10-C22-NO (Réf. art. : 411-1006-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F10
  •  Entrée (étoile) : 22 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-11- SR1-850-AN-F10/F12-C27-NO (Réf. art. : 411-1007-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  •  Pistons : aluminium
  •  Dimensions de bride : ISO F10/F12
  •  Entrée (étoile) : 27 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2-12- SR1-1200-AN-F10/F14-C36-NO (Réf. art. : 411-1008-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F10/F14
  •  Entrée (étoile) : 36 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-13- SR1-1750-AN-F14-C36-NO (Réf. art. : 411-1009-1)

  •  Construction : simple effet, rotation 90°
  • RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  •  Pistons : aluminium
  • Dimensions de bride : ISO F14
  • Entrée (étoile) : 36 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

II-2-14- SR1-2100-AN-F16-C46-NO (Réf. art. : 411-1012-1)

  •  Construction : simple effet, rotation 90°
  • RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16
  •  Entrée (étoile) : 46 mm
  • Nombre de ressorts : 14
  • Joints : NBR
  • Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-15- SR1-2500-AN-F16-C46-NO (Réf. art. : 411-1010-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  •  Corps : aluminium, anodisé dur
  • Axe : acier moulé, nickelé
  •  Pistons : aluminium
  • Dimensions de bride : ISO F16
  • Entrée (étoile) : 46 mm
  •  Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  •  Pression de service max. : 8 bar

II-2-16- SR1-4000-AN-F16/F25-C55-NO (Réf. art. : 411-1011-1)

  •  Construction : simple effet, rotation 90°
  •  RESSORT OUVRANT
  • Corps : aluminium, anodisé dur
  •  Axe : acier moulé, nickelé
  • Pistons : aluminium
  • Dimensions de bride : ISO F16/F25
  •  Entrée (étoile) : 55 mm
  • Nombre de ressorts : 14
  •  Joints : NBR
  •  Température (min./max.) : -30 °C à +100 °C
  • Pression de service max. : 8 bar

Fergo Armaturen GmbH vous propose aussi une large gamme des actionneurs électriques multivoltage de la marque internationale J&J avec ses varaibales options et aussi la serie J2

si vous êtes intéressés par nos produits, veuillez s’il vous plaît nous contacter sur un des différents emails disponibles sur la page suivante

Téléchargement « Entraînement pneumatique DA1-10 » deutsch

Téléchargement « Entraînement pneumatique DA1-10 » englisch

Download « Entraînement pneumatique DA1-20 & SR1-20 » deutsch

Download « Entraînement pneumatique DA1-20 & SR1-20 » englisch

Download « Entraînement pneumatique DA1-40 & SR1-40 » deutsch

Download « Entraînement pneumatique DA1-40 & SR1-40 » englisch

Download « Entraînement pneumatique DA1-80 & SR1-80 » deutsch

Download « Entraînement pneumatique DA1-80 & SR1-80 » englisch

Download « Entraînement pneumatique DA1-130 & SR1-130 » deutsch

Download « Entraînement pneumatique DA1-130 & SR1-130 » englisch

Download « Entraînement pneumatique DA1-200 & SR1-200 » deutsch

Download « Entraînement pneumatique DA1-200 & SR1-200 » englisch

Download « Entraînement pneumatique DA1-300 & SR1-300 » deutsch

Download « Entraînement pneumatiqueDA1-300 & SR1-300 » englisch

Download « Entraînement pneumatique DA1-500 & SR1-500 » deutsch

Download « Entraînement pneumatique DA1-500 & SR1-500 » englisch

Download « Entraînement pneumatique DA1-850 & SR1-850 » deutsch

Download « Entraînement pneumatique DA1-850 & SR1-850 » englisch

Download « Entraînement pneumatique DA1-1200 & SR1-1200 » deutsch

Download « Entraînement pneumatique DA1-1200 & SR1-1200 » englisch

Download « Entraînement pneumatique DA1-1750 & SR1-1750 » deutsch

Download « Entraînement pneumatique DA1-1750 & SR1-1750 » englisch

Download « Entraînement pneumatique DA1-2100 & SR1-2100 » deutsch

Download « Entraînement pneumatique DA1-2100 & SR1-2100 » englisch

Download « Entraînement pneumatique DA1-2500 & SR1-2500 » deutsch

Download « Entraînement pneumatique DA1-2500 & SR1-2500 » englisch

Download « Entraînement pneumatique DA1-4000 & SR1-4000 » deutsch

Download « Entraînement pneumatique DA1-4000 & SR1-4000 » englisch

Download « Entraînement pneumatique DA1 & SR1 Dokumentation » deutsch

Download « Entraînement pneumatique DA1 & SR1 Dokumentation » englisch

Visitez notre boutique

Plus de 25.000 produits en stock

Vers la boutique en ligne

DGRL_Logo
dvgw
DVGW Product Logo
TA LUFT Logo
TÜV Süd Logo
WRAS Approved Product Logo
CE Logo
