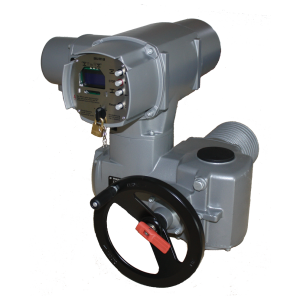

AUMA Antrieb

AUMA ist ein führender Hersteller von elektrischen Stellantrieben, der zuverlässige und präzise Steuerungen für industrielle Anwendungen bietet. Die Produktpalette umfasst die Serien SA, SAR, SQ und SQR, die für ihre Robustheit und Vielseitigkeit bekannt sind. Die SA-Serie liefert hohes Drehmoment für EIN/AUS-Betrieb, während die SAR-Serie präzise Modulation ermöglicht. Die SQ-Serie ist für Vierteldreh-Anwendungen konzipiert, und die SQR-Serie bietet genaue Modulationskontrolle für Vierteldreh-Anwendungen. AUMA-Stellantriebe bieten Drehmomentbereiche von 10 Nm bis über 32.000 Nm, IP68-Schutz und Anpassungsfähigkeit an verschiedene Ventiltypen und Systeme. Sie werden in Branchen wie Wasseraufbereitung, Energieerzeugung, Öl und Gas sowie Chemie eingesetzt. AUMA-Stellantriebe zeichnen sich durch ihre Langlebigkeit, geringen Wartungsbedarf und konstante Leistung aus, was sie ideal für kritische Prozesse macht. Zusammengefasst sind AUMA-Stellantriebe für herausragende Leistung in diversen Anwendungen konstruiert und gewährleisten betriebliche Effizienz und Zuverlässigkeit.

FERGO arbeitet im Bereich der Antriebstechnik mit sämtlichen namhaften Herstellern zusammen. Allen voran mit den Firmen AUMA RIESTER und BERNARD/DEUFRA. Wir stellen Ihnen die Antriebe ganz genau nach Ihren speziellen Bedürfnissen zusammen, montieren diese auf die entsprechende Armatur und stellen den Antrieb auch vor dem Versand für Sie ein – Plug-and-Play! Kontaktieren Sie unser Verkaufsbüro, um mehr über die umfangreichen Möglichkeiten der elektrischen Antriebe zu erfahren.

AUMA Drehantriebe SA – AUF/ZU Stellbetrieb

Drehantrieb AUMA SA07.2 – Grundausführung (Art.-Nr.: 430-1250)

Drehmoment: max. 30Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F07/F10 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SA07.6 – Grundausführung (Art.-Nr.: 430-1251)

Drehmoment: max. 60Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F07/F10 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SA10.2 – Grundausführung (Art.-Nr.: 430-1252)

Drehmoment: max. 120Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F10 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SA14.2 – Grundausführung (Art.-Nr.: 430-1253)

Drehmoment: max. 250Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F14 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SA14.6 – Grundausführung (Art.-Nr.: 430-1254)

Drehmoment: max. 500Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F14 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SA16.2 – Grundausführung (Art.-Nr.: 430-1255)

Drehmoment: max. 1000Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F16 nach EN ISO 5210
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

AUMA Drehantriebe SAR – Regelbetrieb

Drehantrieb AUMA SAR07.2 Grundausführung (Art.-Nr.: 421-1705)

Drehmoment: max. 30 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F07 oder F10
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SAR07.6 Grundausführung (Art.-Nr.: 421-1706)

Drehmoment: max. 60 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F07 oder F10
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SAR10.2 Grundausführung (Art.-Nr.: 421-1707)

Drehmoment: max. 120 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F10
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SAR14.2 Grundausführung (Art.-Nr.: 421-1708)

Drehmoment: max. 250 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F14
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SAR14.6 Grundausführung (Art.-Nr.: 421-1709)

Drehmoment: max. 500 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F14
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Drehantrieb AUMA SAR16.2 Grundausführung (Art.-Nr.: 421-1711)

Drehmoment: max. 1000 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
Motor: AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen AUF/ZU
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Armaturenanschluss: F16
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

AUMA Schwenkantriebe SQ – AUF/ZU Stellbetrieb

Schwenkantrieb AUMA SQ 05.2 Standard (Art.-Nr.: 420-1080)

Drehmoment: max. 150 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQ 07.2 Standard (Art.-Nr.: 420-1081)

Drehmoment: max. 300 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQ 10.2 Standard (Art.-Nr.: 420-1082)

Drehmoment: max. 600 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F10 nach ISO 5211 ohne Zentrierung (Option F12)
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQ 12.2 Standard (Art.-Nr.: 420-1083)

Drehmoment: max. 1200 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F12 nach ISO 5211 ohne Zentrierung (Option F14)
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQ 14.2 Standard (Art.-Nr.: 420-1084)

Drehmoment: max. 2400 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F14 nach ISO 5211 ohne Zentrierung (Option F16)
Schaltplan: TPA 00R1AA-101-000 (Standard-Ausführung)

AUMA Schwenkantriebe SQR – Regelbetrieb

Schwenkantrieb AUMA SQR 05.2 Standard (Art.-Nr.: 420-1070)

Drehmoment: max. 150 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R1AA-001-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQR 07.2 Standard (Art.-Nr.: 420-1071)

Drehmoment: max. 300 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R1AA-001-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQR 10.2 Standard (Art.-Nr.: 420-1072)

Drehmoment: max. 600 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F10 nach ISO 5211 ohne Zentrierung (Option F12)
Schaltplan: TPA 00R1AA-001-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQR 12.2 Standard (Art.-Nr.: 420-1073)

Drehmoment: max. 1200 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F12 nach ISO 5211 ohne Zentrierung (Option F14)
Schaltplan: TPA 00R1AA-001-000 (Standard-Ausführung)

Schwenkantrieb AUMA SQR 14.2 Standard (Art.-Nr.: 420-1074)

Drehmoment: max. 2400 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Thermoschalter
Selbsthemmendes Antriebssystem
Regelbetrieb
Betriebsart: Aussetzbetrieb S4-25%, Klasse C nach EN 15714-2
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +70°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Elektroanschluss: AUMA Rundsteckverbinder mit Schraubanschluss
Armaturenanschluss: F14 nach ISO 5211 ohne Zentrierung (Option F16)
Schaltplan: TPA 00R1AA-001-000 (Standard-Ausführung)

AUMA Schwenkantriebe SQEx – Stellbetrieb, ATEX-Zone

Schwenkantrieb AUMA SQEx 05.2 Standard (Art.-Nr.: 420-1060)

Drehmoment: max. 150 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Kaltleiter PTC 140°C
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +40°C/+60°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Explosionsschutz: Ex de IIC T4 (T3) Gb
Elektroanschluss: Ex-Steckverbinder KT/KP
Anschlussraum zusätzlich gegen den Innenraum abgedichtet (double sealed)
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R2AA-101-000 (Kaltleiter) oder TPA 00R1AA-101-00 (Thermoschalter)

Schwenkantrieb AUMA SQEx 07.2 Standard (Art.-Nr.: 420-1061)

Drehmoment: max. 300 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Kaltleiter PTC 140°C
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +40°C/+60°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Explosionsschutz: Ex de IIC T4 (T3) Gb
Elektroanschluss: Ex-Steckverbinder KT/KP
Anschlussraum zusätzlich gegen den Innenraum abgedichtet (double sealed)
Armaturenanschluss: F05 oder F07 nach ISO 5211 ohne Zentrierung
Schaltplan: TPA 00R2AA-101-000 (Kaltleiter) oder TPA 00R1AA-101-00 (Thermoschalter)

Schwenkantrieb AUMA SQEx 10.2 Standard (Art.-Nr.: 420-1062)

Drehmoment: max. 600 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Kaltleiter PTC 140°C
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +40°C/+60°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Explosionsschutz: Ex de IIC T4 (T3) Gb
Elektroanschluss: Ex-Steckverbinder KT/KP
Anschlussraum zusätzlich gegen den Innenraum abgedichtet (double sealed)
Armaturenanschluss: F10 nach ISO 5211 ohne Zentrierung (Option F12)
Schaltplan: TPA 00R2AA-101-000 (Kaltleiter) oder TPA 00R1AA-101-00 (Thermoschalter)

Schwenkantrieb AUMA SQEx 12.2 Standard (Art.-Nr.: 420-1063)

Drehmoment: max. 1200 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Kaltleiter PTC 140°C
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +40°C/+60°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Explosionsschutz: Ex de IIC T4 (T3) Gb
Elektroanschluss: Ex-Steckverbinder KT/KP
Anschlussraum zusätzlich gegen den Innenraum abgedichtet (double sealed)
Armaturenanschluss: F12 nach ISO 5211 ohne Zentrierung (Option F14)
Schaltplan: TPA 00R2AA-101-000 (Kaltleiter) oder TPA 00R1AA-101-00 (Thermoschalter)

Schwenkantrieb AUMA SQEx 14.2 Standard (Art.-Nr.: 420-1064)

Drehmoment: max. 2400 Nm
Spannungsversorgung: 3phasig 400V/50Hz (andere Spannung auf Anfrage)
AUMA Drehstrommotor
Isolierstoffklasse F
3 Kaltleiter PTC 140°C
Selbsthemmendes Antriebssystem
Betriebsart: Kurzzeitbetrieb S2-15min
Je 1 Wegschalter für Endlagen Auf/Zu
Je 1 Drehmomentschalter für Schließ- und Öffnungsrichtung
Blinkgeber zur Laufanzeige
Mechanische Stellungsanzeige
Heizung
Schutzart: IP68 nach EN 60529
Umgebungstemperatur: -30°C bis +40°C/+60°C
Korrosionsschutz: KS
Farbe: AUMA silbergrau (ähnlich RAL 7037)
Handrad für manuelle Betätigung
Explosionsschutz: Ex de IIC T4 (T3) Gb
Elektroanschluss: Ex-Steckverbinder KT/KP
Anschlussraum zusätzlich gegen den Innenraum abgedichtet (double sealed)
Armaturenanschluss: F14 nach ISO 5211 ohne Zentrierung (Option F16)
Schaltplan: TPA 00R2AA-101-000 (Kaltleiter) oder TPA 00R1AA-101-00 (Thermoschalter)
