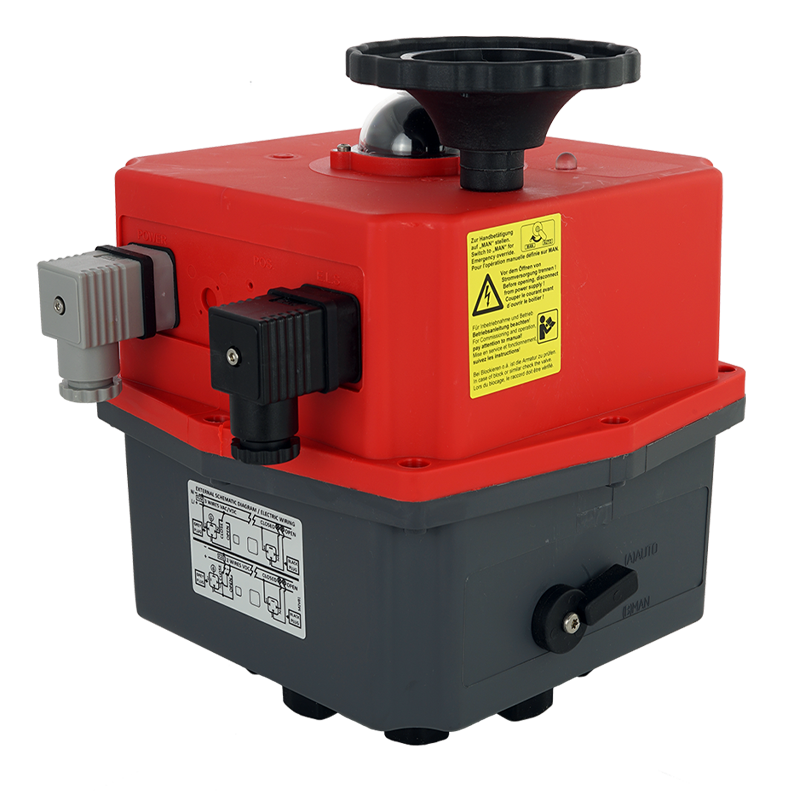

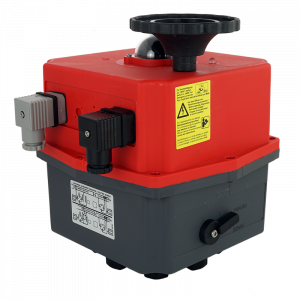

J4C Elektrischer Schwenkantrieb

J4C S20, J4C S35, J4C S55, J4C S85, J4C S140, J4C S300

Ideal für kleinere Armaturen mit maximal 350 Newtonmeter: Die Schwenkantriebe J2, J3, J3C (alte Modellserien) und J4C – die aktuelle Modellserie mit bürstenlosen Motor für erhöhte Lebensdauer. Erhältlich in verschiedenen Drehmomentklassen und zudem vielseitig erweiterbar. FERGO arbeitet im Bereich der Antriebstechnik mit sämtlichen namhaften Herstellern zusammen. Allen voran mit den Firmen AUMA RIESTER und BERNARD/DEUFRA. Wir stellen Ihnen die Antriebe ganz genau nach Ihren speziellen Bedürfnissen zusammen, montieren diese auf die entsprechende Armatur und stellen den Antrieb auch vor dem Versand für Sie ein – Plug-and-Play! Kontaktieren Sie unser Verkaufsbüro, um mehr über die umfangreichen Möglichkeiten der elektrischen Antriebe zu erfahren.

Online Kaufen – Zum Fergo Shop

Antriebe FG-J4C Standard

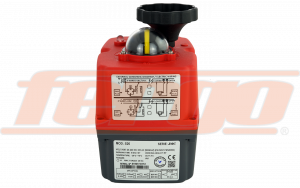

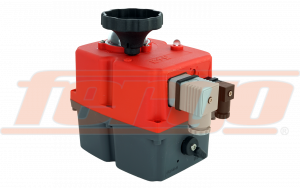

Elektroschwenkantrieb Typ: FG-J4C-S20 (Art.-Nr.: 425-1240)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 25Nm
• Arbeitsdrehmoment: 20Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

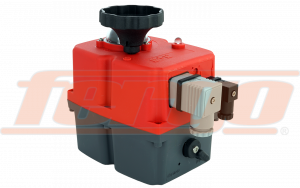

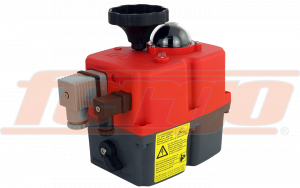

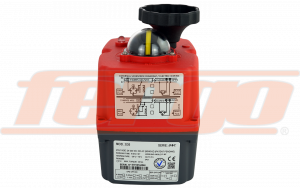

Elektroschwenkantrieb Typ: FG-J4C-S35 (Art.-Nr.: 425-1250)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 38Nm
• Arbeitsdrehmoment: 35Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

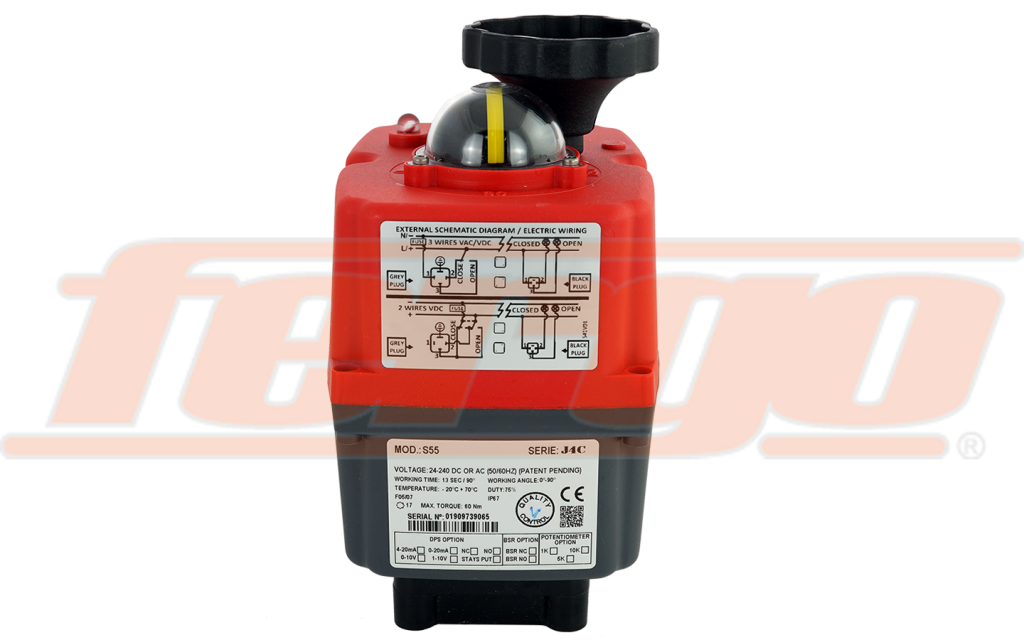

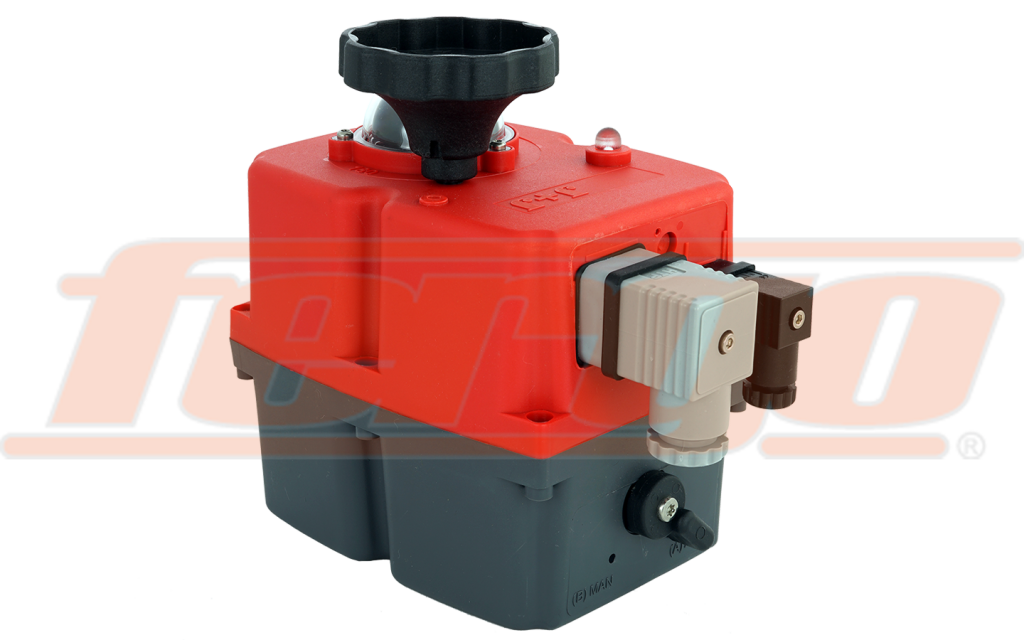

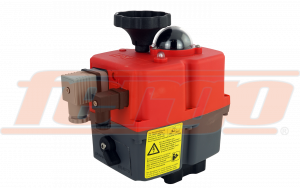

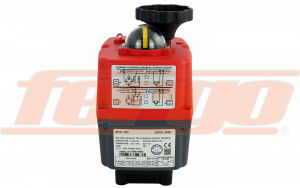

Elektroschwenkantrieb Typ: FG-J4C-S55 (Art.-Nr.: 425-1260)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 13s ± 10%
• Losbrechdrehmoment: 60Nm
• Arbeitsdrehmoment: 55Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

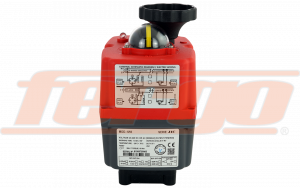

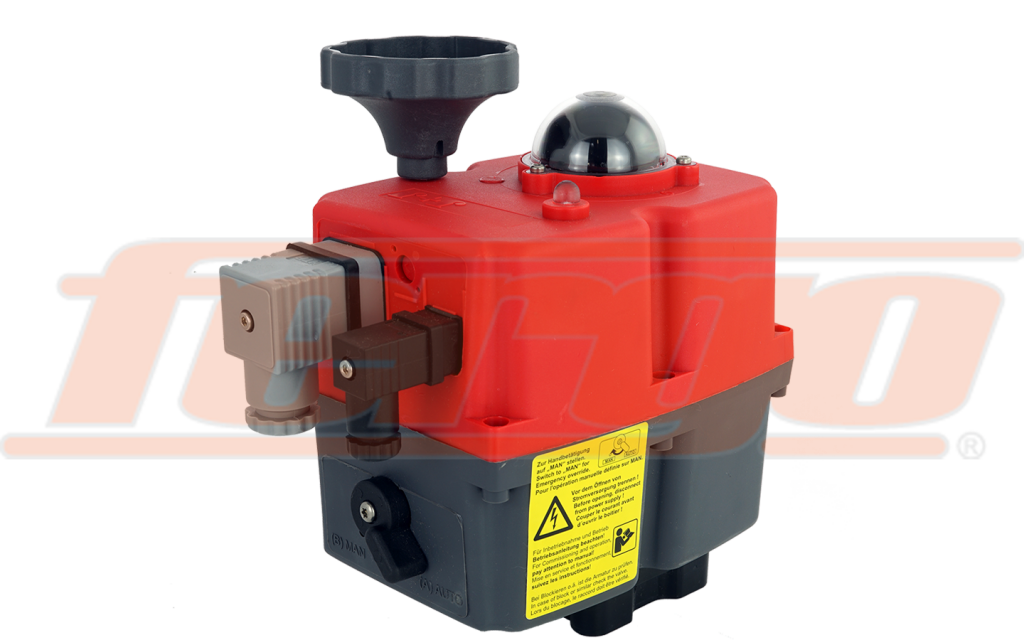

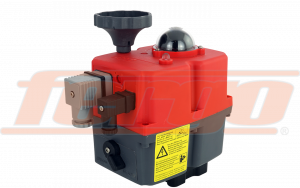

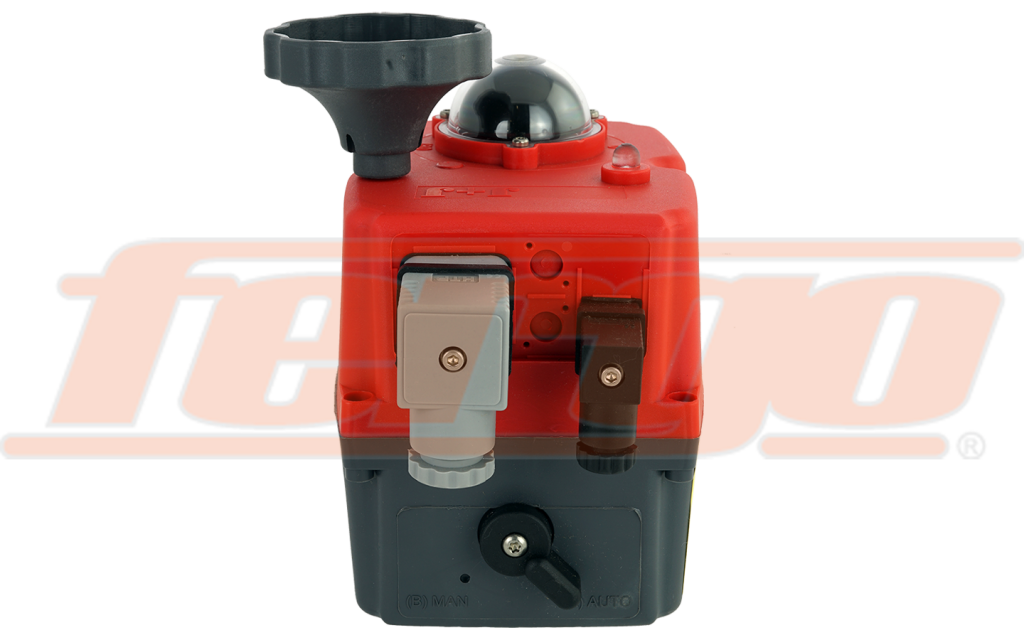

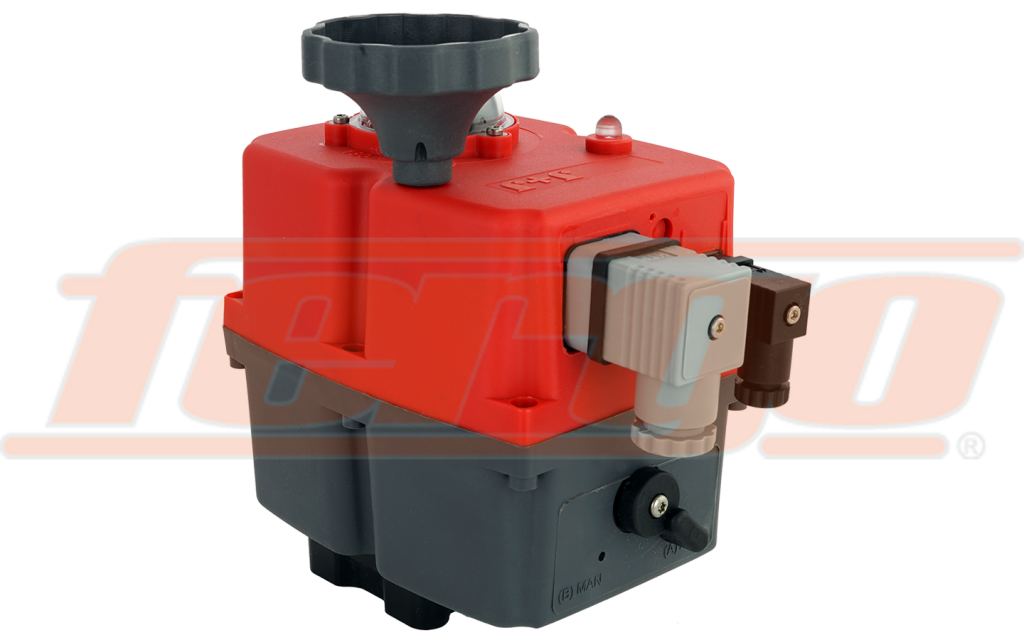

Elektroschwenkantrieb Typ: FG-J4C-S85 (Art.-Nr.: 425-1270)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 29s ± 10%
• Losbrechdrehmoment: 90Nm
• Arbeitsdrehmoment: 85Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

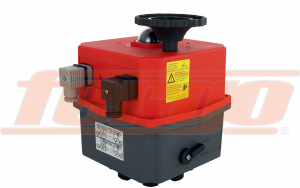

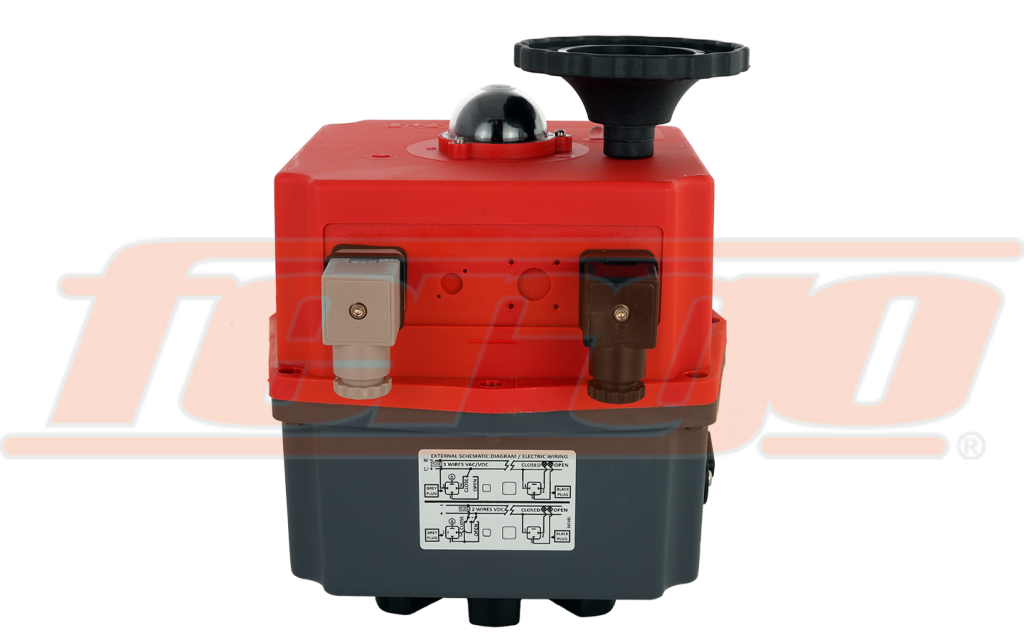

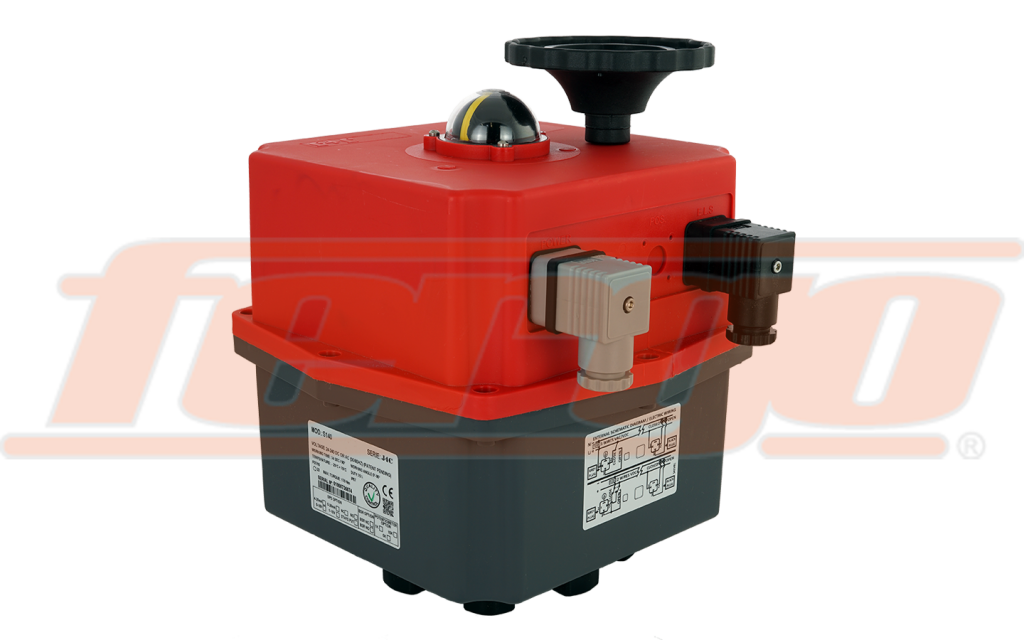

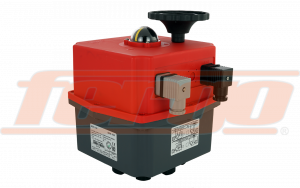

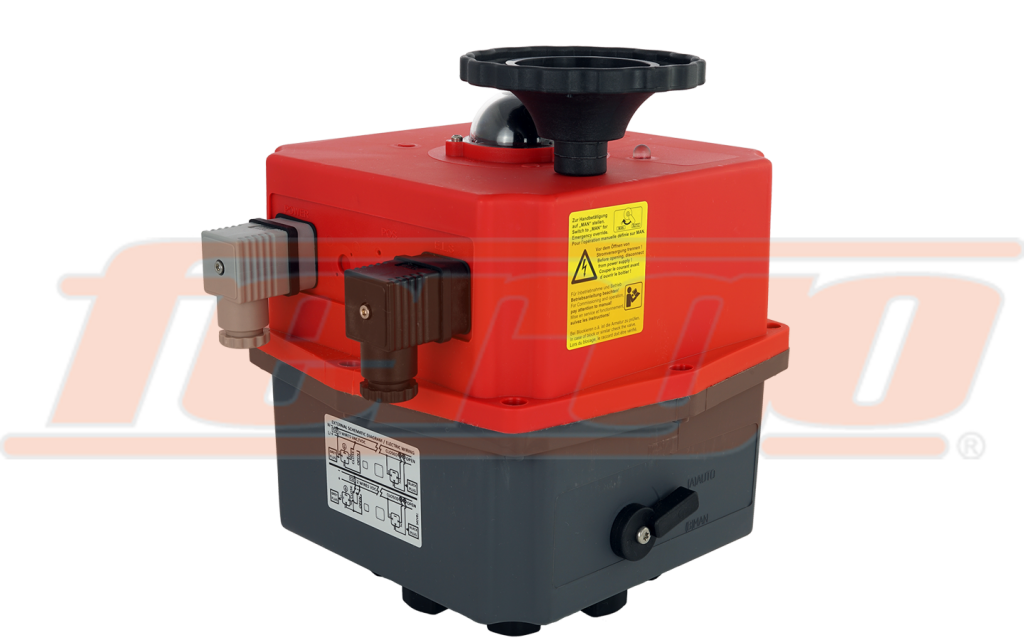

Elektroschwenkantrieb Typ: FG-J4C-S140 (Art.-Nr.: 425-1280)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 25s ± 10%
• Losbrechdrehmoment: 170Nm
• Arbeitsdrehmoment: 140Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

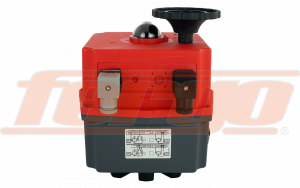

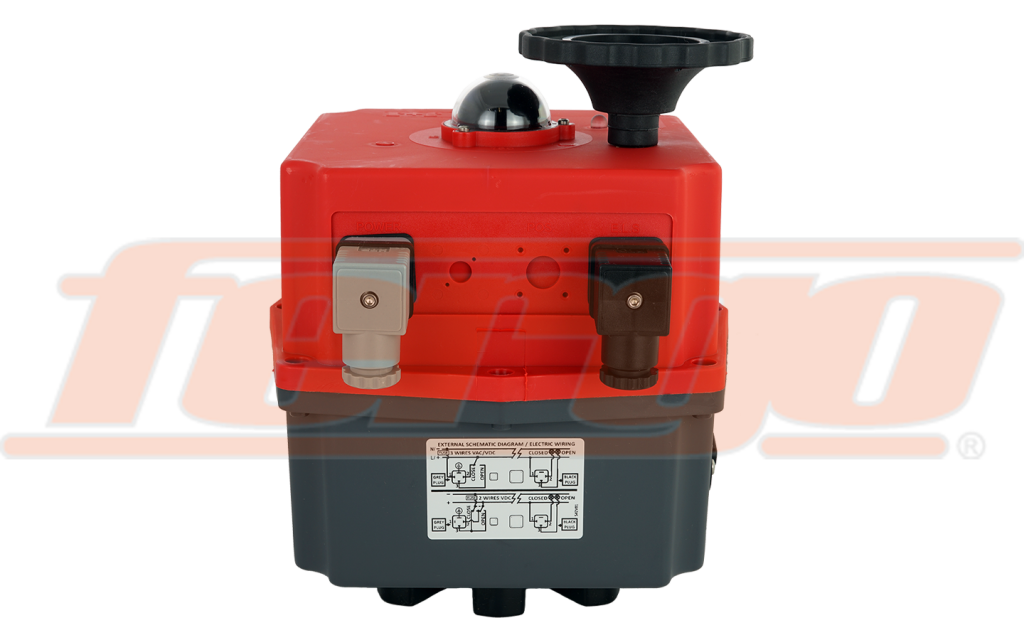

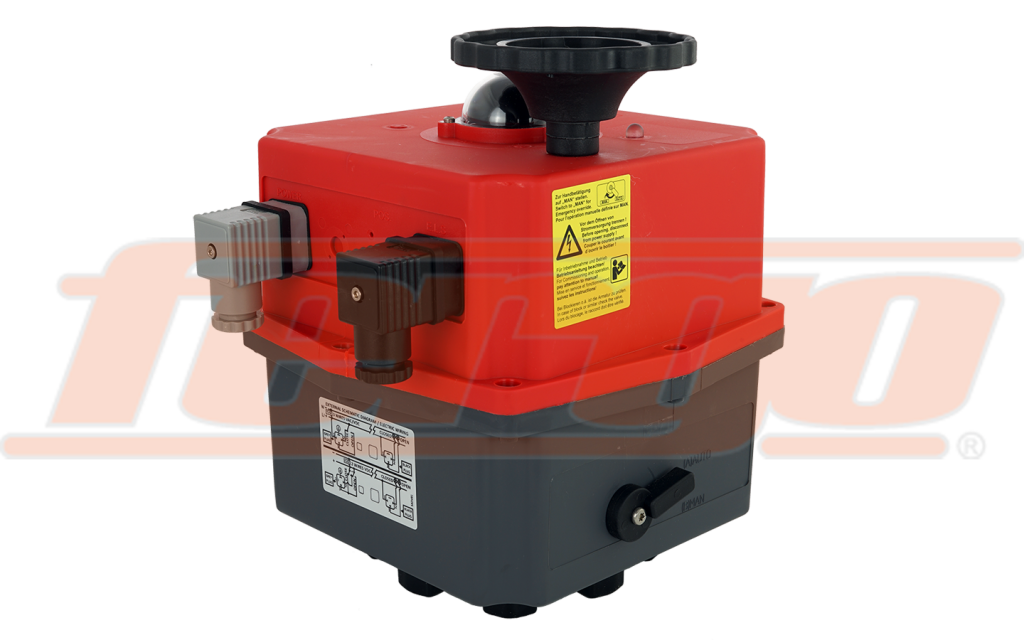

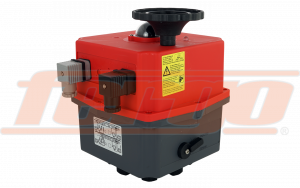

Elektroschwenkantrieb Typ: FG-J4C-S300 (Art.-Nr.: 425-1290)
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 48s ± 10%
• Losbrechdrehmoment: 350Nm
• Arbeitsdrehmoment: 300Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Antriebe FG-J4C mit Stellungsregler (DPS)

Elektroschwenkantrieb Typ: FG-J4C-S20-DPS (Art.-Nr.: 425-1242)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 25Nm
• Arbeitsdrehmoment: 20Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S35-DPS (Art.-Nr.: 425-1252)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 38Nm
• Arbeitsdrehmoment: 35Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S55-DPS (Art.-Nr.: 425-1262)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 13s ± 10%
• Losbrechdrehmoment: 60Nm
• Arbeitsdrehmoment: 55Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S85-DPS (Art.-Nr.: 425-1272)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 29s ± 10%
• Losbrechdrehmoment: 90Nm
• Arbeitsdrehmoment: 85Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S140-DPS (Art.-Nr.: 425-1282)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 25s ± 10%
• Losbrechdrehmoment: 170Nm
• Arbeitsdrehmoment: 140Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S300-DPS (Art.-Nr.: 425-1292)
mit integriertem DPS Stellungsregler 4-20mA [0-10V auf Anfrage]
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 48s ± 10%
• Losbrechdrehmoment: 350Nm
• Arbeitsdrehmoment: 300Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Antriebe FG-J4C mit Akku (Fail Safe)

Elektroschwenkantrieb Typ: FG-J4C-S20-BSR (Art.-Nr.: 425-1241)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 25Nm
• Arbeitsdrehmoment: 20Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S35-BSR (Art.-Nr.: 425-1251)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 38Nm
• Arbeitsdrehmoment: 35Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S55-BSR (Art.-Nr.: 425-1261)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 13s ± 10%
• Losbrechdrehmoment: 60Nm
• Arbeitsdrehmoment: 55Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S85-BSR (Art.-Nr.: 425-1271)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 29s ± 10%
• Losbrechdrehmoment: 90Nm
• Arbeitsdrehmoment: 85Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S140-BSR (Art.-Nr.: 425-1281)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 25s ± 10%
• Losbrechdrehmoment: 170Nm
• Arbeitsdrehmoment: 140Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S300-BSR (Art.-Nr.: 425-1291)
mit integriertem BSR Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 48s ± 10%
• Losbrechdrehmoment: 350Nm
• Arbeitsdrehmoment: 300Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Antriebe FG-J4C mit Stellungsregler (DPS) und Akku (Fail Safe)

Elektroschwenkantrieb Typ: FG-J4C-S20-DPS+BSR (Art.-Nr.: 425-1243)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 25Nm
• Arbeitsdrehmoment: 20Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S35-DPS+BSR (Art.-Nr.: 425-1253)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 9s ± 10%
• Losbrechdrehmoment: 38Nm
• Arbeitsdrehmoment: 35Nm
• Flanschbild: F03/F04/F05
• Aufnahme: VKT14mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S55-DPS+BSR (Art.-Nr.: 425-1263)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 13s ± 10%
• Losbrechdrehmoment: 60Nm
• Arbeitsdrehmoment: 55Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S85-DPS+BSR (Art.-Nr.: 425-1273)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 29s ± 10%
• Losbrechdrehmoment: 90Nm
• Arbeitsdrehmoment: 85Nm
• Flanschbild: F05/F07
• Aufnahme: VKT17mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S140-DPS+BSR (Art.-Nr.: 425-1283)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 25s ± 10%
• Losbrechdrehmoment: 170Nm
• Arbeitsdrehmoment: 140Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung

Elektroschwenkantrieb Typ: FG-J4C-S300-DPS+BSR (Art.-Nr.: 425-1293)
mit Stellungsregler 4-20mA [0-10V auf Anfrage] und BSR-Akkupack
• Multivoltagesystem: 24 – 240V AC/DC, 50/60Hz
• Laufzeit (90°): 48s ± 10%
• Losbrechdrehmoment: 350Nm
• Arbeitsdrehmoment: 300Nm
• Flanschbild: F07/F10
• Aufnahme: VKT22mm
• Gehäuse: Polyamid (PA6)
• Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
• Handnotbetätigung
• Elektronische Drehmomentbegrenzung
• Automatische Schaltraumheizung
