Plattenschieber: beidseitig dichtend

Der FB700 ist der neuste Stoffschieber in unserem Lieferprogramm. Die Besonderheit des FB700 Flachschiebers ist der glatte Durchgang ohne Totraum im Schiebergehäuse in Verbindung mit einer beidseitigen Abdichtung. Somit können sich keine Feststoffe im Gehäuseboden aufbauen und der Stoffschieber ist zudem in beide Durchflussrichtungen bis zum vollen Nenndruck dichtschließend. Als beidseitig dichtender Plattenschieber eignet er sich besonders für Anwendungen, bei denen die Fließ- und/oder Druckrichtung innerhalb der Leitung wechseln kann. Die genauso geniale wie einfache Konstruktion des Gehäuses sowie der neuen U-Profil-Plattendichtung garantieren einen langen, störungsfreien Betrieb bei minimalem Wartungsaufwand.

Die Einsatzgebiete des FB700 Plattenschiebers finden sich beispielsweise in der Papier- und Zellstoffindustrie, Kraftwerkstechnik, Wasser- und Abwassertechnik, Chemieindustrie, Lebensmittelindustrie, Schüttgutindustrie sowie in vielen weiteren Industriezweigen.

Sie können den Messerschieber bequem in unserem Online-Shop bestellen. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen & Dokumentation sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.

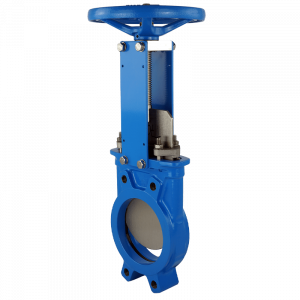

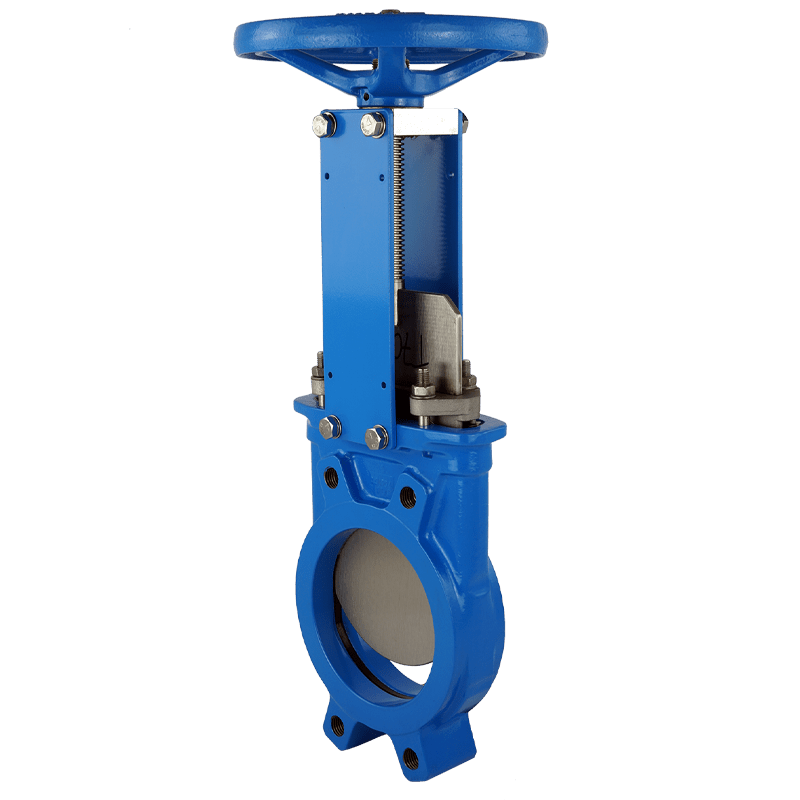

Plattenschieber FB700 mit GG25-Gehäuse und Handrad

Stoffschieber Typ: FB700-CS1ERW (Art.-Nr.: 270-3000-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./EPDM/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: Handrad mit steigender Spindel

Stoffschieber Typ: FB700-CS1NRW (Art.-Nr.: 270-3001-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./NBR/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: Handrad mit steigender Spindel

Plattenschieber FB700 mit GG25-Gehäuse und Pneumatikzylinder

Stoffschieber Typ: FB700-CS1EDW (Art.-Nr.: 270-3010-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./EPDM/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: pneumatisch doppeltwirkend

Stoffschieber Typ: FB700-CS1NDW (Art.-Nr.: 270-3011-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./NBR/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: pneumatisch doppeltwirkend

Plattenschieber FB700 mit GG25-Gehäuse und Schnellschlusshebel

Stoffschieber Typ: FB700-CS1ELW (Art.-Nr.: 270-3020-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: EPDM mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./EPDM/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: Schnellschlusshebel

Stoffschieber Typ: FB700-CS1NLW (Art.-Nr.: 270-3021-xx)

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
Zwischenflanschgehäuse (1-teilig), beidseitig dichtend
Voller Durchgang
Zum Einbau zwischen/an Flansche PN10
Gehäuse: GG25
Schieberplatte: SS304L (1.4306)
Spindel: SS303 (1.4305)
U-Bügeldichtung: NBR mit Profil-Stahlkernarmierung
Plattenführung mit integrierter Schabwirkung
Packung: PTFE-Synt./NBR/PTFE-Synt.
Temperaturbereich: -20°C bis +90°C
Betätigung: Schnellschlusshebel

Produktbezeichnung

Stoffschieber

Betätigungen

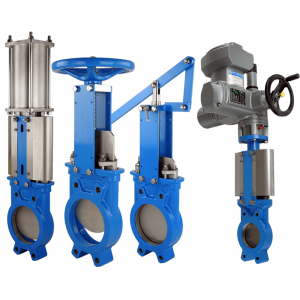

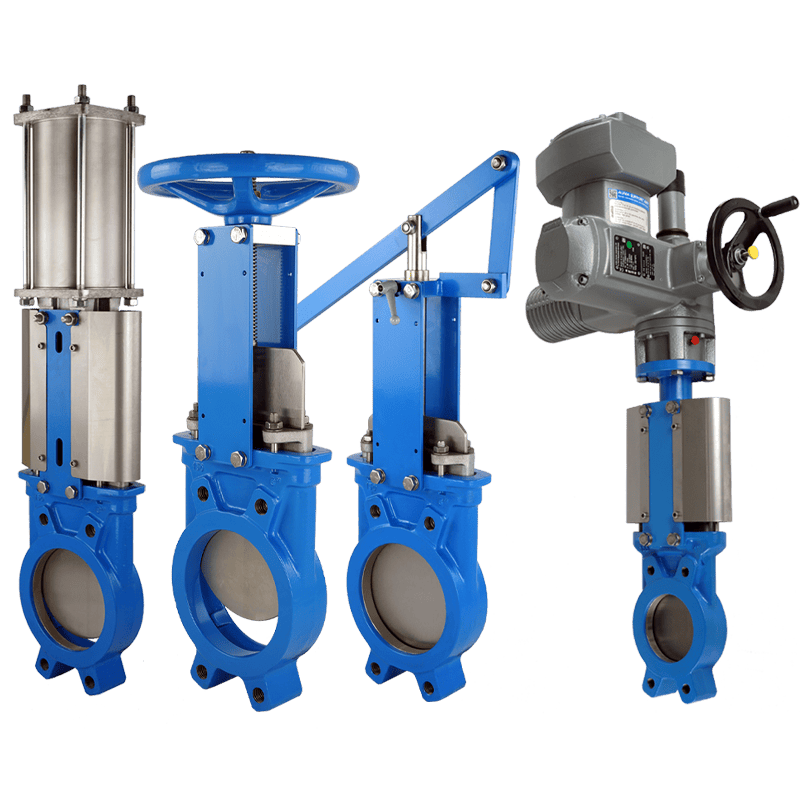

Handrad steigende Spindel, Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad

Nennweiten

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250

Flanschanschluss

PN10, ANSI 150, PN16

Gehäusematerial

GG25, GGG40, 1.4408, 1.4571

Schieberplatte

1.4301, 1.4408, 1.4571, Hardox

Stopfbuchspackung

PTFE+NBR, PTFE+EPDM, PTFE+Viton

Dichtring

NBR, EPDM, Viton
